MAX1290AEEI+

MAX1290AEEI+ от Analog Devices / Maxim Integrated

Общее описание

MAX1290AEEI+ — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с последовательной апертурно-выборочной архитектурой (SAR). Он предназначен для работы с несколькими аналоговыми входами, предоставляя отличные возможности для точного и быстрого преобразования аналоговых сигналов в цифровые данные. Устройство поддерживает как псевдодифференциальные, так и однобайтовые сигналы.

Преимущества

• Высокое разрешение: 12-битное преобразование для точных измерений.
• Гибкие входы: Поддержка до 8 аналоговых каналов.
• Высокая скорость: Максимальная скорость преобразования до 400 тысяч выборок в секунду (400 kSPS).
• Энергоэффективность: Низкое энергопотребление при напряжениях питания от 2.7 В до 5.5 В.
• Надежность: Широкий диапазон рабочих температур от -40°C до +85°C, что позволяет использовать устройство в различных условиях.

Недостатки

• Могут потребоваться внешние компоненты для настройки стабилизации и правильной работы внутреннего опорного напряжения.
• Требуется последовательный интерфейс для передачи данных, что может усложнить схему при необходимости высокой скорости обработки данных.

Типовое использование

• Промышленные и медицинские измерительные системы.
• Автоматизация и управление.
• Системы сбора данных.
• Контроль и мониторинг окружающей среды.
• Промышленные контрольные панели.

Рекомендации по применению

• Используйте стабильный источник питания для обеспечения точных результатов преобразования.
• Обеспечьте подходящую экранизацию и заземление для минимизации электромагнитных помех (EMI).
• Подключите должным образом сопутствующие аналоговые и цифровые компоненты для полного использования возможностей устройства.

Основные технические характеристики

• Разрешение: 12 бит.
• Частота выборок: до 400 kSPS.
• Количество входов: 4 или 8.
• Тип входов: псевдодифференциальные, однобайтовые.
• Интерфейс данных: последовательный.
• Архитектура: SAR (апертурно-выборочная).
• Схема множителя: мультиплексор, S/H (выборочная и удерживающая), SAR.
• Напряжение питания, аналоговое: 5 В.
• Напряжение питания, цифровое: 2.7 В ~ 5.5 В.
• Тип опорного напряжения: внутренний, внешний.
• Рабочая температура: от -40°C до +85°C.

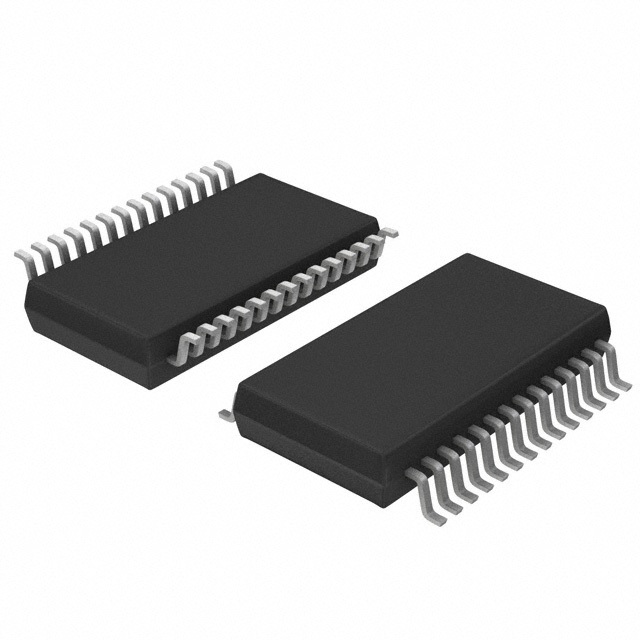

• Корпус/Размер: 28-QSOP.
• Монтаж: поверхностный монтаж (SMD).

Возможные аналоги

• ADS7861 от Texas Instruments: также 12-битный SAR АЦП с похожими входными опциями и скоростью выборок.
• MCP3208 от Microchip Technology: 12-битный АЦП с аналогичным количеством входных каналов и разрешением.
• AD7490 от Analog Devices Inc.: еще один 12-битный множительный SAR АЦП.

Используя MAX1290AEEI+ в своих проектах, вы сможете добиться высокой точности и производительности преобразования аналоговых сигналов в цифровой вид при относительно низком энергопотреблении и высокой скорости преобразования.
