MAX1290ACEI+T

MAX1290ACEI+T

Производитель: Analog Devices / Maxim Integrated

Описание: MAX1290ACEI+T - это 12-битный быстродействующий аналого-цифровой преобразователь (АЦП) архитектуры SAR (Successive Approximation Register), предназначенный для высокоскоростного и точного преобразования аналоговых сигналов в цифровые данные. Он имеет до 8 входов с возможностью псевдо-дифференциального и однонаправленного ввода. АЦП поддерживает частоту выборки до 400 тыс. выборок в секунду (kSPS), что делает его идеальным для широкого спектра приложений.

Преимущества:

• Высокая точность преобразования с разрешением 12 бит.
• Поддержка нескольких типов ввода (псевдо-дифференциальный и однонаправленный вход).
• Широкий диапазон напряжений питания, что обеспечивает гибкость в выборе источника питания.
• Компактный корпус типа 28-QSOP, удобный для монтажа на плату.

Недостатки:

• Рабочий температурный диапазон ограничен от 0°C до 70°C, что может быть недостатком для некоторых промышленных применений.
• Требует внешнего опорного напряжения для оптимального функционирования.

Типовое использование:

• Системы промышленной автоматизации и управления.
• Медицинские приборы.
• Системы беспроводной связи и телекоммуникации.
• Измерительное оборудование и тестирующие устройства.

Рекомендации по применению:

• Рекомендуется использовать стабилизированные источники питания для аналоговых и цифровых цепей для максимальной точности.
• При проектировании печатной платы учитывать требования к заземлению и развязке питания для уменьшения шумов.

Основные технические характеристики:

• Количество разрядов (бит): 12
• Частота выборки: до 400 тыс. выборок в секунду (kSPS)
• Количество входов: 4 или 8
• Тип ввода: Псевдо-дифференциальный, однонаправленный
• Интерфейс данных: Параллельный
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внутренний, внешний
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 2.7 В ~ 5.5 В
• Температурный диапазон: 0°C ~ 70°C

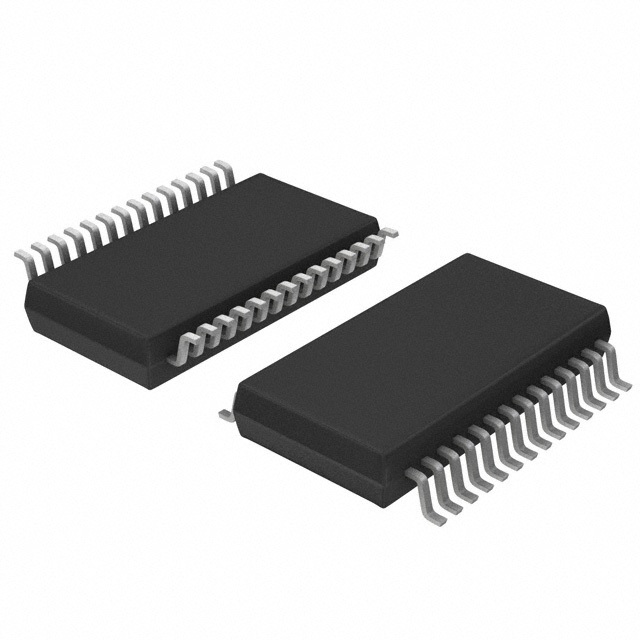

• Корпус: 28-QSOP (28-SSOP, ширина 3.90 мм)
• Тип монтажа: Поверхностный монтаж (Surface Mount)

Возможные аналоги:

• AD7928 от Analog Devices
• MCP3008 от Microchip Technology
• ADS7828 от Texas Instruments

Заключение

MAX1290ACEI+T - это надежный и высокоточный АЦП, идеально подходящий для различных приложений, требующих высокоскоростного преобразования аналоговых сигналов в цифровые данные. Благодаря своим улучшенным характеристикам и широкому диапазону напряжений питания, данный компонент отличается высокой гибкостью и простотой интеграции в различные электронные системы.
