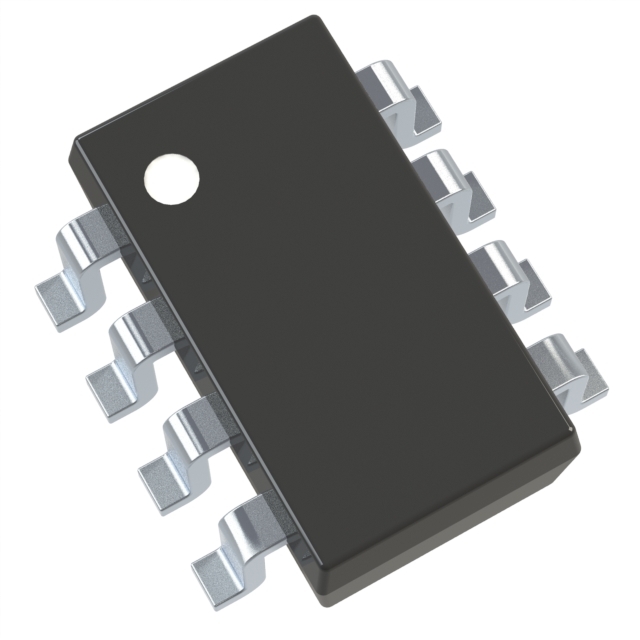

MAX1286EKA+T

MAX1286EKA+T от Analog Devices / Maxim Integrated

Общее описание

MAX1286EKA+T - это прецизионный 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным приближением (SAR), представленный в компактном корпусе SOT-23-8. Данный компонент разработан для обеспечения высокой точности и минимального энергопотребления, что делает его идеальным выбором для множества приложений в области обработки сигналов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает детальную и точную преобразуемую информацию.
• Компактный размер: Корпус SOT-23-8 идеально подходит для пространственно ограниченных решений.
• Простота интеграции: Интерфейс SPI позволяет легко интегрировать компонент в существующие системы.
• Низкое энергопотребление: Минимизация энергопотребления способствует использованию в автономных и энергосберегающих приложениях.

Недостатки

• Внешний опорный сигнал: Требуется внешний источник опорного напряжения, что может усложнить схему в некоторых случаях.
• Ограниченная температура: Рабочий температурный диапазон от -40°C до 85°C может быть недостаточен для некоторых экстремальных условий эксплуатации.

Типовое использование

MAX1286EKA+T можно применять в самых разнообразных областях, включая:

• Портативные устройства
• Медицинское оборудование
• Промышленные приборы и системы автоматизации
• Контрольно-измерительные устройства

Рекомендации по применению

• Подача питания: Используйте стабилизированный источник питания с напряжением 5В для соблюдения всех спецификаций компонента.
• Внешний референс: Для обеспечения высокой точности преобразования используйте высокостабильный внешний источник опорного напряжения.
• Интерфейс SPI: Правильное подключение и настройка SPI интерфейса обеспечит надежный обмен данными с устройством.
• Фильтрация входного сигнала: Рекомендуется использовать соответствующие фильтры на входном сигнале для минимизации шумов и улучшения качества АЦП преобразования.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 150 кГц
• Количество входов: 2 (однополярные)
• Тип интерфейса: SPI
• Конфигурация: S/H-ADC (Sample and Hold - АЦП)
• Количество АЦП: 1
• Внешний опорный сигнал: Требуется
• Напряжение питания (аналоговая часть): 5В
• Напряжение питания (цифровая часть): 5В
• Рабочий температурный диапазон: от -40°C до 85°C
• Корпус: SOT-23-8
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• MAX1284: АЦП с похожими характеристиками от того же производителя.
• ADC0831: АЦП с 8-битным разрешением и похожей конфигурацией.
• ADS1015: 12-битный 4-канальный АЦП от Texas Instruments может быть использован как альтернатива для некоторых приложений.

Для более подробной информации и технической поддержки всегда можно обратиться к официальной документации и специалистам.
