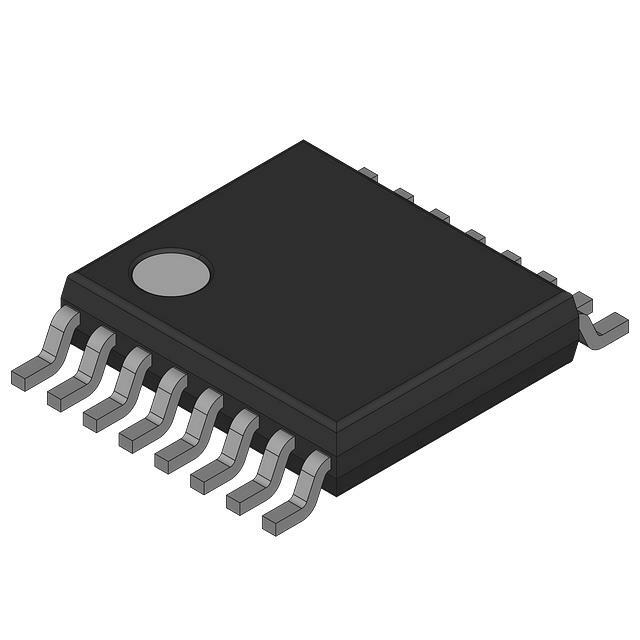

MAX1282BCUE

3 600,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

MAX1282BCUE – Аналого-цифровой преобразователь (ADC) от Analog Devices (Maxim Integrated)

Общее описание

MAX1282BCUE – это 12-битный многоканальный аналого-цифровой преобразователь (ADC) с последовательным интерфейсом и объемной выборкой на один преобразователь. Компонент предназначен для высокоскоростного и высокоточного измерения аналоговых сигналов. Основная особенность этого устройства – возможность работы с различными типами входных сигналов и его широкая универсальность.

Преимущества

  • Высокая точность: 12-битное разрешение обеспечивает отличную точность преобразования.
  • Высокая скорость: Максимальная скорость выборки составляет 400 кГц.
  • Многоканальная выборка: Поддержка 2, 4 входных каналов позволяет использовать прибор в многоканальных приложениях.
  • Совместимость: Поддержка различных стандартов интерфейсов, таких как SPI, QSPI, и Microwire.
  • Широкий диапазон напряжений питания: Возможность работы с вместительным диапазоном напряжений питания (4.5V – 5.5V).

Недостатки

  • Ограниченный температурный диапазон: Оперативная температура от 0°C до 70°C не позволяет использовать прибор в более экстремальных температурных условиях.
  • Зависимость от внешних компонентов: Требуется внешний опорный источник напряжения для максимально точного преобразования.

Типовое использование

  • Промышленная автоматика и контроль.
  • Измерительные и тестовые приборы.
  • Медицинская электроника.
  • Сбор данных и мониторинг систем.
  • Системы управления и регулирования.

Рекомендации по применению

  • Экранирование и заземление: Используйте экранированные кабели и правильное заземление для уменьшения электромагнитных помех.
  • Источник питания: Обеспечьте стабильный источник питания и фильтрацию шумов.
  • Тепловое управление: Учитывайте тепловыделение и обеспечьте адекватное охлаждение при высоких частотах выборки.

Основные технические характеристики

Характеристика Значение
Разрядность 12 бит
Частота выборки 400 кГц
Число входов 2, 4
Тип входа Псевдодифференциальный, Одинарный
Интерфейс данных 4-канальный последовательный, SPI, QSPI, Microwire
Конфигурация MUX-S/H-ADC
Сопроотношение S/H и ADC 1:1
Число АЦП 1
Архитектура SAR
Тип опорного напряжения Внешнее, Внутреннее
Напряжение питания (аналоговое) 4.5V ~ 5.5V
Напряжение питания (цифровое) 4.5V ~ 5.5V
Температурный диапазон 0°C ~ 70°C
Корпус 16-TSSOP (4.4mm)
Монтаж Поверхностный монтаж

Возможные аналоги

  • AD7896ARZ-2 (Analog Devices)
  • MCP3204-CI/P (Microchip Technology)
  • ADS7844E (Texas Instruments)

MAX1282BCUE – это надежный и высокопроизводительный компонент для тех, кто нуждается в точном и быстром аналого-цифровом преобразовании.
