MAX1281BCUP+

MAX1281BCUP+

Общее описание

MAX1281BCUP+ от Analog Devices / Maxim Integrated - это высокоэффективный 12-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register). Данный ADC обладает множеством входов (4, 8) и поддерживает интерфейс SPI для передачи данных, что позволяет использовать его в широком спектре приложений.

Преимущества

• Высокое разрешение: 12-битный ADC обеспечивает высокую точность.
• Широкий диапазон входных сигналов: Поддержка псевдодифференциальных и однооконечных входов.
• Энергоэффективность: Низкое потребление энергии благодаря оптимизированной архитектуре.
• Универсальность: Возможность использования внешнего или внутреннего опорного напряжения.

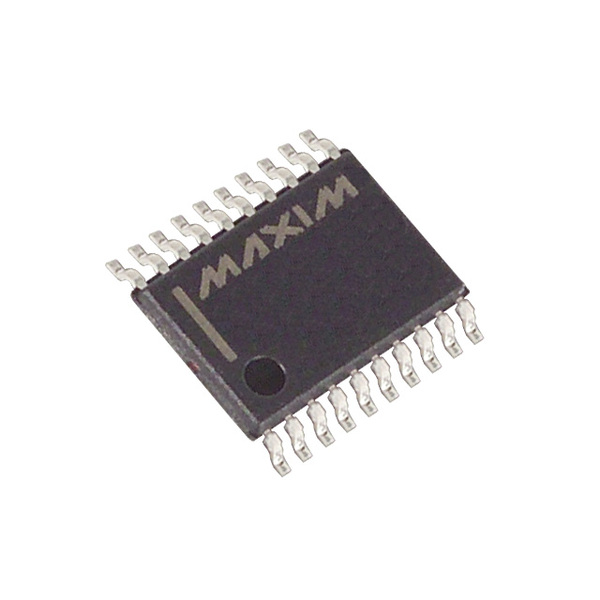

• Компактность: Поставляется в компактном корпусе TSSOP-20, что экономит место на плате.

Недостатки

• Температурные ограничения: Рабочий диапазон температур от 0°C до 70°C может ограничить применение в экстремальных условиях.

Типовое использование

• Системы сбора данных: Идеально подходит для применения в портативных и стационарных системах сбора данных.
• Промышленные контрольно-измерительные приборы: Используется в устройствах автоматизации и контроля.
• Медицинские устройства: Применяется в медицинских измерительных системах для точного считывания аналоговых сигналов.

Рекомендации по применению

• Выбор опорного напряжения: При проектировании определите, использовать ли внутренний или внешний источник опорного напряжения для достижения максимальной точности.
• Разводка: Убедитесь, что трассировка на печатной плате минимизирует шум и перекрестные помехи.
• Питание: Соблюдайте диапазон питающего напряжения от 2.7V до 3.6V для как аналоговых, так и цифровых частей.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 300 квыборок/сек
• Количество входов: 4, 8
• Тип входа: Псевдодифференциальный, однооконечный
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Количество ADC: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 2.7V ~ 3.6V
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-TSSOP (4.40 мм)

Возможные аналоги

• ADC124S021 от Texas Instruments: 12-битный ADC с интерфейсом SPI, может быть альтернативой в зависимости от конкретного применения.
• MCP3204 от Microchip Technology: Также 12-битный ADC с аналогичным интерфейсом и функциональностью.

Этот оптимизированный 12-битный ADC обеспечит высокую точность и надежность в различных применениях.
