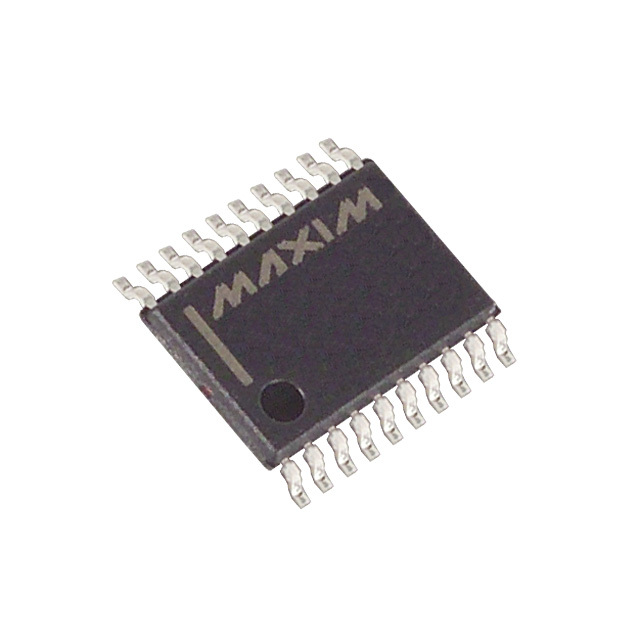

MAX1280BEUP+ от Analog Devices / Maxim Integrated

Общее описание:

MAX1280BEUP+ — это 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), который объединяет мультиплексор, выборку/удержание и конвертер в одном корпусе. Он предназначен для высокоскоростного и точного преобразования аналоговых сигналов в цифровой вид и идеально подходит для применения в системах сбора данных.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает высокую точность в приложениях сбора данных.
• Мультиплексор на 4 и 8 каналов: позволяет выбирать между 4 или 8 аналоговыми входами, что упрощает конструкцию схем.
• SPI интерфейс: обеспечивает простоту интеграции с различными микроконтроллерами и процессорами.
• Температурный диапазон: устройство стабильно работает в широком диапазоне температур от -40°C до +85°C.
• Компактный корпус: доступен в корпусе TSSOP-20, что упрощает монтаж и экономит место на плате.

Недостатки:

• Необходимость внешнего источника опорного напряжения: для достижения наиболее высокой точности может потребоваться внешний источник опорного напряжения.

Типовое использование:

• Промышленный контроль и автоматизация
• Медицинское оборудование
• Измерительные приборы
• Бытовая электроника

Рекомендации по применению:

• Убедитесь в правильной фильтрации питания для уменьшения шума.
• Используйте внешний источник опорного напряжения для повышения точности.
• Соблюдайте рекомендуемые схемные соединения для мультиплексора и SPI интерфейса.

Основные технические характеристики:

• Разрешение: 12 бит
• Скорость выборки: 400 kS/s
• Количество входов: 4 или 8
• Тип входа: Псевдодифференциальный, с одинарным окончанием
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор - Выборка/Удержание - АЦП
• Архитектура: SAR
• Тип опорного напряжения: Внешний, Внутренний
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Температурный диапазон: -40°C ~ +85°C
• Корпус / Разъем: 20-TSSOP (4,40 мм шириной)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• ADS1120 от Texas Instruments — аналогичный по характеристикам 12-битный АЦП с SAR архитектурой.
• MCP3208 от Microchip Technology — 12-битный АЦП с также похожими спецификациями и конфигурацией.

Используя MAX1280BEUP+, вы получаете надежное и точное решение для ваших проектов по сбору данных и измерениям.
