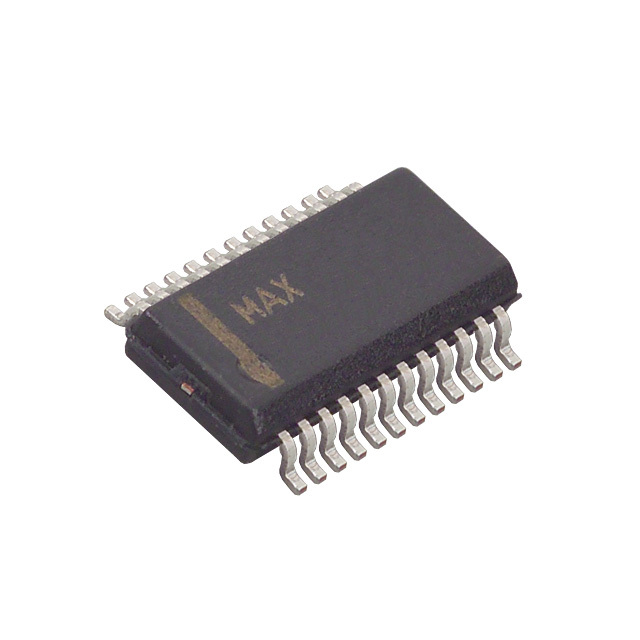

MAX1268BCEG+

MAX1268BCEG+ от Analog Devices / Maxim Integrated

Общее описание

MAX1268BCEG+ — это 12-битный аналогово-цифровой преобразователь (АЦП) с частотой выборки до 420 тыс. выборок в секунду (ksps), снабженный встроенной опорной на 2.5В. Устройство имеет параллельный интерфейс для быстрой передачи данных. Также оно поддерживает работу от единственного питания напряжением +5В и может работать с несколькими каналами (6 основных и 2 дополнительных).

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую детальность и точность преобразований.
• Быстрая выборка: Частота до 420ksps позволяет использовать АЦП в приложениях, требующих быстрой обработки данных.
• Встроенная опорная: Простая установка и стабильность сигнала благодаря встроенной опорной на 2.5В.
• Многоканальность: Поддержка до 8 каналов (6 основных и 2 дополнительных) позволяет захватывать данные с нескольких источников одновременно.
• Параллельный интерфейс: Обеспечивает высокую скорость передачи данных и совместимость с различными микроконтроллерами и процессорами.

Недостатки

• Устаревание: Компонент считается устаревшим, что может затруднить его долгосрочное использование в новых проектах.
• Энергопотребление: Работа на +5В может потребовать дополнительных преобразователей напряжения в низковольтных схемах.

Типовое использование

• Системы промышленного контроля и автоматики
• Мультиметрические и логгерные системы
• Медицинское оборудование для измерений
• Промышленные и бытовые измерительные устройства

Рекомендации по применению

• Экранирование: Убедитесь, что цепи с аналоговыми входами защищены от электромагнитных помех для обеспечения высокой точности измерений.
• Фильтрация: Используйте фильтрацию сигнала на входах АЦП для устранения высокочастотных шумов и предотвращения ложных срабатываний.
• Калибровка: Периодически проводите калибровку системы для уменьшения погрешностей и поддержания точности измерений на протяжении времени.

Технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 420ksps
• Входные каналы: 6 основных + 2 дополнительных
• Рабочее напряжение: +5В
• Встроенная опорная: 2.5В
• Интерфейс: Параллельный
• Тип корпуса: 24-QSOP

Возможные аналоги

• MCP3208 от Microchip: 8-канальный 12-битный АЦП с последовательным интерфейсом
• ADS7951 от Texas Instruments: 10-канальный 12-битный АЦП с последовательным интерфейсом
• AD7490 от Analog Devices: 12-битный 16-канальный АЦП с последовательным интерфейсом

Этот компонент, хотя и является устаревшим, все еще предоставляет значительные возможности для проектировщиков аналогово-цифровых систем, требующих высокоскоростного и многоканального преобразования сигналов.
