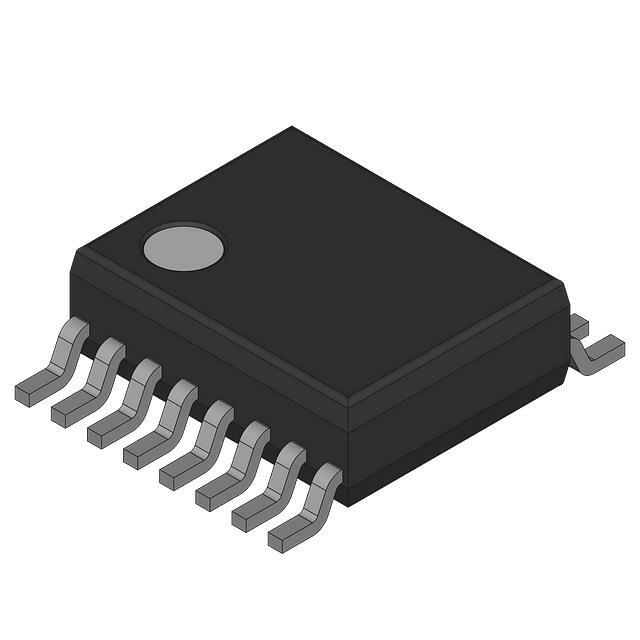

MAX1249BEEE

MAX1249BEEE – это 10-битный аналогово-цифровой преобразователь (ADC) с последовательным выходом от компании Analog Devices / Maxim Integrated. Этот компонент предназначен для различных приложений, требующих высокой точности и эффективного преобразования аналоговых сигналов в цифровую форму.

Описание

MAX1249BEEE – это компактный 10-битный ADC с четырьмя каналами ввода. Он характеризуется использованием архитектуры последовательного приближенного регистра (SAR) и предоставляет возможность подключения через интерфейсы MICROWIRE™, QSPI™ и SPI™. ADC способен работать в диапазоне температур от -40°C до 85°C, что расширяет его применимость в различных условиях.

Преимущества

• Высокое разрешение: 10-битный преобразователь с минимальной погрешностью.
• Многоканальный ввод: Поддержка до 4 входных каналов, что позволяет оптимизировать использование устройства в мультимедийных приложениях.
• Широкий диапазон напряжений: Напряжение питания аналоговой и цифровой частей в диапазоне 2.7V ~ 5.25V.
• Универсальность: Совместимость с популярными интерфейсами передачи данных (MICROWIRE™, QSPI™, SPI™).

Недостатки

• Ограниченная точность: Разрешение в 10 бит может быть недостаточным для некоторых высокоточных приложений.
• Требует внешнего опорного напряжения: Необходимость использования внешнего опорного источника напряжения для корректной работы.

Типовое использование

• Преобразование аналоговых сигналов датчиков в цифровую форму для микроконтроллеров и процессоров.
• Измерительные и контрольные системы.
• Приложения с ограниченным пространством, где важен компактный размер устройства.
• Цифровые мультиметры и датчики.

Рекомендации по применению

• Используйте соответствующие фильтры для снижения шумов в аналоговых сигналах перед подачей их на входы ADC.
• Убедитесь, что внешнее опорное напряжение стабильно и соответствует требованиям приложения.

Основные технические характеристики

• Разрешение: 10 бит
• Скорость выборки: до 133 kSPS
• Количество входов: 2 или 4
• Тип входа: Дифференциальный, псевдодифференциальный, с общим входом
• Интерфейс передачи данных: MICROWIRE™, QSPI™, SPI™
• Архитектура: SAR
• Внешнее опорное напряжение: Требуется
• Напряжение питания (аналоговое и цифровое): 2.7V ~ 5.25V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 16-QSOP

Возможные аналоги

• ADS8320 от Texas Instruments
• MCP3004 от Microchip Technology
• LTC1863 от Analog Devices

Для оптимального использования MAX1249BEEE важно следить за правильной установкой фильтрации сигналов и обеспечением стабильноё работы внешнего источника опорного напряжения.
