MAX1241CCSA+

MAX1241CCSA+ от Analog Devices / Maxim Integrated

Общее описание

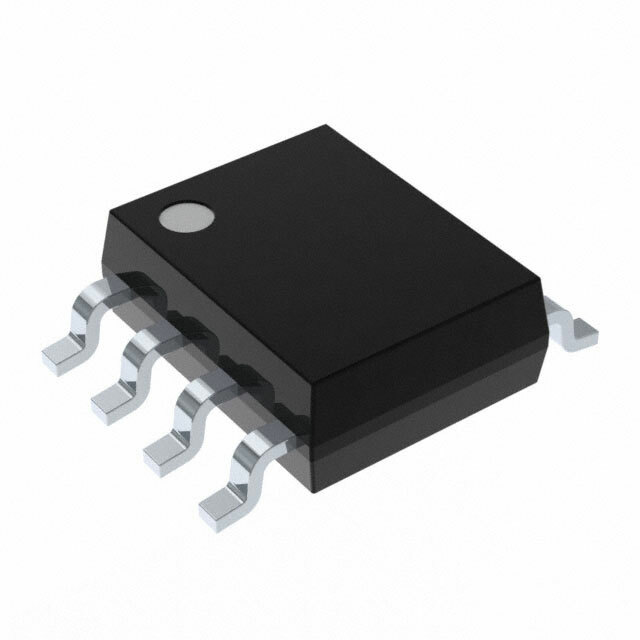

MAX1241CCSA+ — это высокопроизводительный 12-битный аналогово-цифровой преобразователь (ADC) с последовательным приближением (SAR). Этот компонент жилет в корпусе 8-SOIC и предназначен для преобразования аналогового сигнала в цифровой код с высокой точностью. Преобразователь имеет однотактный ввод и цифровой интерфейс SPI, обеспечивая легкую интеграцию в различные системы.

Преимущества

• Высокая точность: Обеспечивает 12-битное разрешение для точного измерения аналоговых сигналов.
• Широкий диапазон напряжений питания: Работает при напряжении от 2.7V до 5.25V, что упрощает использование в различных схемах питания.
• Компактный корпус: 8-SOIC (3.90 мм ширина) позволяет экономить пространство на печатной плате.
• Высокая скорость выборки: Поддерживает частоту выборки до 73k выборок в секунду, подходящее для множества приложений.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура ограничена диапазоном от 0°C до 70°C, что может быть не достаточно для экстремальных условий.
• Требование к внешней справочной напряжения: Для работы требуется внешний источник справочного напряжения.

Типовое использование

• Системы сбора данных
• Портативные устройства
• Медицинская электроника
• Промышленные контроллеры
• Автомобильные системы

Рекомендации по применению

• Используйте стабильное внешнее справочное напряжение для обеспечения точности преобразования.
• Обеспечьте правильную экранировку и разводку печатной платы, чтобы минимизировать влияние шумов на входных цепях.
• Обратите внимание на соответствие уровней напряжения питания и сигналов требованиям максимально допустимых значений.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: 73k выборок в секунду
• Количество входов: 1
• Тип ввода: Однополярный
• Интерфейс данных: SPI
• Архитектура: SAR
• Напряжение питания (аналоговое и цифровое): 2.7V ~ 5.25V
• Тип справочного напряжения: Внешний
• Корпус: 8-SOIC (ширина 3.90 мм)
• Рабочая температура: 0°C ~ 70°C

Возможные аналоги

• AD7888ARZ-REEL от Analog Devices
• MCP3201-CI/SN от Microchip Technology
• ADS7816P от Texas Instruments

Этот высокоточный ADC отлично подходит для использования в разнообразных приложениях, требующих точного и быстрого преобразования аналоговых сигналов в цифровую форму.
