MAX1241BCSA+ от Analog Devices / Maxim Integrated

Общее описание

MAX1241BCSA+ — это 12-битный аналого-цифровой преобразователь со сравнительно медленным преобразованием (SAR АЦП) в компактном корпусе SOIC-8. Данный компонент обеспечивает высококачественное преобразование аналогового сигнала в цифровой с одноканальным входом, что делает его идеальным для многих задач, требующих надежного и точного измерения аналоговых сигналов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное представление аналоговых сигналов.
• Компактность: Корпус SOIC-8 позволяет использовать компонент в устройствах с ограниченным пространством.
• Простота интерфейса: Интегрированный интерфейс SPI упрощает подключение и управление АЦП.
• Низкое энергопотребление: Подходит для использования в мобильных и энергоэффективных устройствах.

Недостатки

• Ограниченная скорость выборки: Частота выборки 73 кГц может быть недостаточна для некоторых высокоскоростных приложений.
• Изолированный канал входа: Подходит только для приложений, требующих одного входного канала.

Типовое использование

• Аналоговые измерительные приборы
• Программируемые логические контроллеры (ПЛК)
• Мобильные устройства
• Преобразование сигнала в системах управления
• Зарядные устройства

Рекомендации по применению

• Использование внешнего опорного напряжения для получения наилучшей точности измерения.
• Обеспечить стабильное питание как для аналоговых, так и для цифровых цепей, чтобы избежать помех и ошибок преобразования.
• Аккуратное проектирование разводки плат для минимизации шумов и перекрёстных наводок, которые могут повлиять на точность преобразования.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: 73 кГц
• Количество входов: 1 (однополярный)
• Тип интерфейса данных: SPI
• Конфигурация: Устройство захвата и удержания (Sample-and-Hold)
• Соотношение S/H-ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR (поиск последовательного приближения)
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7В ~ 5.25В
• Напряжение питания, цифровое: 2.7В ~ 5.25В
• Рабочая температура: 0°C ~ 70°C

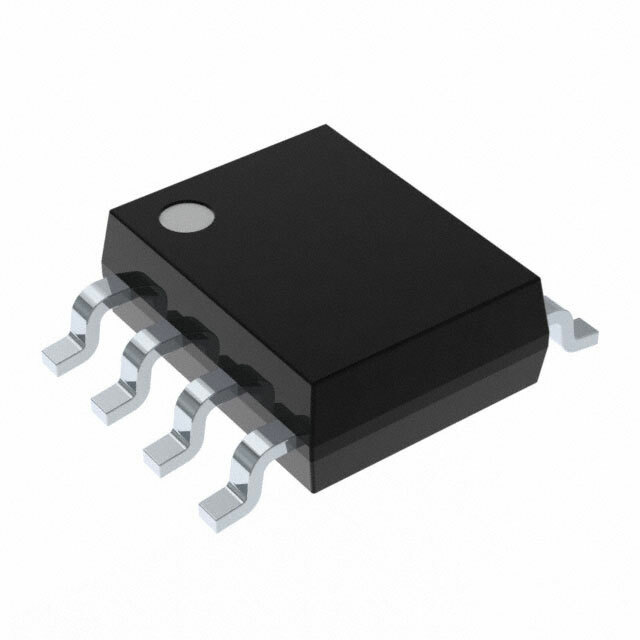

• Корпус: 8-SOIC (0.154", ширина 3.90 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS7818P от Texas Instruments
• MCP3201-BI/SN от Microchip Technology
• AD7898ARZ-1 от Analog Devices

Этот компонент является отличным выбором для широкого спектра приложений, требующих точного аналого-цифрового преобразования с ограничениями по пространству и энергоэффективности.
