MAX1231BCEG+

MAX1231BCEG+ от Analog Devices / Maxim Integrated

Общее описание

MAX1231BCEG+ — это высокоскоростной 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного аппроксимационного регистра (SAR), разработанный компанией Analog Devices / Maxim Integrated. Этот АЦП способен осуществлять оцифровку данных с 16 входных каналов при использовании внутренней или внешней опорной величины.

Преимущества

• Высокая скорость: Быстрый темп оцифровки до 300 тысяч семплов в секунду.
• Многоканальность: Поддержка до 16 входных каналов, что повышает гибкость в управлении.
• Универсальность интерфейса: SPI-интерфейс для легкой интеграции с большинством микроконтроллеров и микропроцессоров.
• Точность: Высокая точность с 12-битным разрешением.
• Интегрированные функции: Встроенный температурный сенсор для мониторинга состояния.

Недостатки

• Температурный диапазон: Рабочий температурный диапазон от 0°C до +70°C может быть ограничением для некоторых промышленных приложений.
• Питание: Требует отдельного питания для аналоговой и цифровой части (2,7В - 3,6В).

Типовое использование

• Медицинские устройства
• Системы мониторинга окружающей среды и температуры
• Промышленные контроллеры
• Измерительные приборы
• Прецизионные датчики

Рекомендации по применению

• Используйте адекватные цепи фильтрации для аналоговых входов: Это поможет минимизировать шум и улучшить точность.
• Убедитесь в надлежащем экранировании и заземлении PCB: Практика хорошего экранирования помогает избежать помех и ухудшения сигналов.
• Мониторинг и поддержание температуры: Встроенный температурный сенсор позволяет следить за условиями работы устройства.

Основные технические характеристики

• Разрядность: 12 бит
• Частота семплирования: до 300 тыс. семплов в секунду
• Количество входов: 8 дифференциальных или 16 однотональных
• Тип интерфейса данных: SPI
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип опоры: Внешняя или внутренняя
• Напряжение питания (аналоговое): 2.7V - 3.6V
• Напряжение питания (цифровое): 2.7V - 3.6V
• Температурный диапазон: 0°C - 70°C

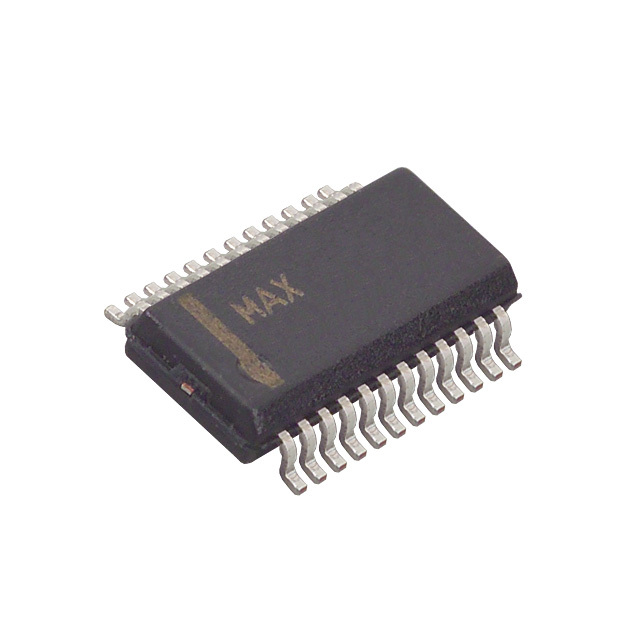

• Корпус / Расположение выводов: 24-SSOP (0.154", ширина 3.90mm)

Возможные аналоги

• MAX1230: Аналог с аналогичным функционалом и характеристиками.
• ADS7825 от Texas Instruments: Тоже 12-битный SAR АЦП для сравнения.
• AD7490 от Analog Devices: Альтернативный вариант с похожими возможностями.

Использование MAX1231BCEG+ обеспечивает высокую точность оцифровки и многоканальность, подходящие для широкого спектра приложений в различных отраслях.
