MAX1230BEEG+T

Общее описание

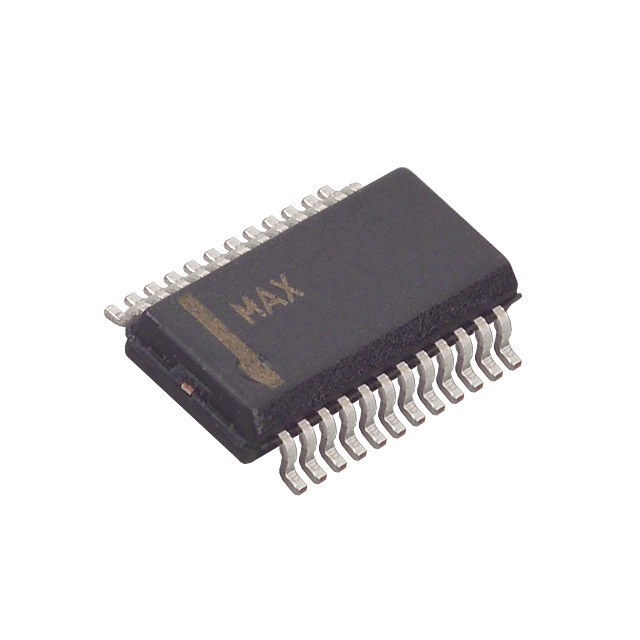

MAX1230BEEG+T — это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным приближением, разработанный компанией Analog Devices / Maxim Integrated. Этот многоканальный АЦП предлагает 8 или 16 входных каналов и поддерживает как дифференциальные, так и однонаправленные входные сигналы. Устройство выполнено в компактном корпусе 24-QSOP.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокий уровень точности при преобразовании аналоговых сигналов в цифровые.
• Многоканальность: Возможность выбора между 8 и 16 входными каналами, что позволяет использовать один чип для подключения множества устройств.
• Широкий диапазон температур: Рабочий температурный диапазон от -40°C до 85°C делает этот АЦП пригодным для использования в различных условиях окружающей среды.

Недостатки

• Требования к внешнему источнику опорного напряжения: Для достижения оптимальной точности может потребоваться внешний источник опорного напряжения.
• Компактный корпус: 24-QSOP корпус требует соответствующих навыков для пайки и монтажа.

Типовое использование

• Медицинское оборудование: Применяется для точного измерения биосигналов и других параметров.
• Промышленные контроллеры: Используется в системах автоматизации и контроля для измерения различных аналоговых сигналов.
• Потребительская электроника: Может использоваться в аудиовизуальной технике, бытовых приборах и других устройствах, требующих точного измерения аналоговых сигналов.

Рекомендации по применению

• Обеспечьте стабильное и шумозащищенное питание для достижения максимальной точности работы АЦП.
• При работе с дифференциальными входами убедитесь в правильном подключении аналоговых сигналов для предотвращения снижения точности.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: До 300 ксэмплов в секунду
• Количество входов: 8 или 16
• Тип входа: Дифференциальный или однонаправленный
• Интерфейс данных: SPI
• Архитектура: SAR (с последовательным приближением)
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания (аналоговое/цифровое): 5 В
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 24-QSOP
• Тип установки: Поверхностный монтаж

Возможные аналоги

• MCP3208-CI/SL: От Microchip Technology, 12-битный, 8-канальный АЦП с SPI интерфейсом.
• ADS7828E: От Texas Instruments, 12-битный, 8-канальный АЦП.

Заключение

MAX1230BEEG+T от Analog Devices / Maxim Integrated — это высокоточный и многоканальный АЦП, способный удовлетворить потребности в точном измерении аналоговых сигналов в различных применениях, от медицинского оборудования до промышленных контроллеров.
