MAX122BCNG

MAX122BCNG от Analog Devices / Maxim Integrated

Общее описание

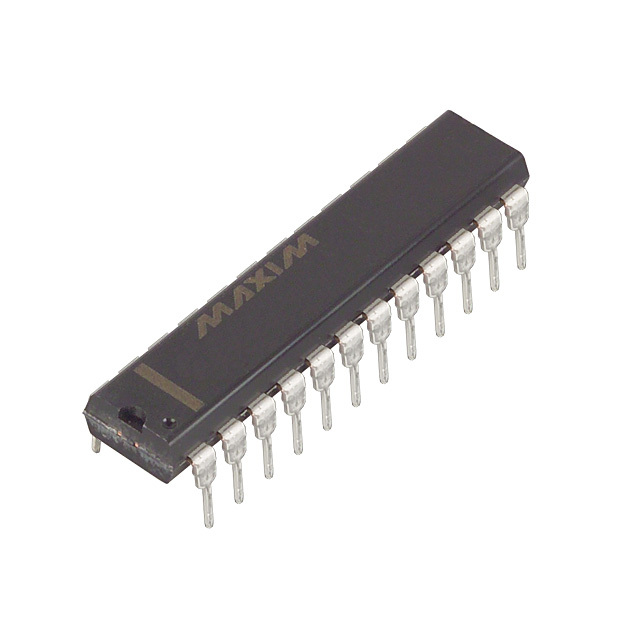

MAX122BCNG — это 12-разрядный аналогово-цифровой преобразователь (ADC) с использованием архитектуры SAR (Successive Approximation Register), разработанный компанией Analog Devices / Maxim Integrated. Устройство выполнено в корпусе DIP с 24 выводами, что делает его удобным для установки на печатные платы и прототипирование.

Преимущества

• Высокая точность: 12-разрядный ввод обеспечивает высокую точность и улучшенное разрешение.
• Производительность: Скорость оцифровки до 333 тыс. выборок в секунду.
• Гибкость в питании: Поддержка аналогового питания в диапазоне от -10.8 В до 15.75 В и цифрового питания 5 В.
• Удобство использования: Встроенный Sample-and-Hold (S/H) и поддержка внешних и внутренних опорных напряжений.

Недостатки

• Статус: Данное устройство сейчас классифицируется как устаревшее (Obsolete), что может затруднить его использование в новых проектах.
• Поддержка одного входного канала: Ограниченная возможность мультимодульного ввода.

Типовое использование

• Обработка сигналов: Широко используется в системах сбора данных и обработки сигналов, где необходимы точные и быстрые измерения аналоговых сигналов.
• Медицинские приборы: Могут применяться в оборудовании для мониторинга физиологических параметров.
• Индустриальная автоматизация: Идеально подходит для измерительных систем и автоматизации технологических процессов.

Рекомендации по применению

• Питание: Обеспечьте стабильное и фильтрованное питание для минимизации шумов.
• Опорное напряжение: При необходимости используйте внешнее опорное напряжение для повышения точности измерений.
• Защита входов: Защитите входы от перенапряжений и помех, используя соответствующие фильтры и ограничительные элементы.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 333 тыс. выборок в секунду
• Количество входов: 1 (одноточечный/Single Ended)
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Опорное напряжение: Внешнее или внутреннее
• Питание (аналоговое): 5 В, -10.8 В ~ 15.75 В
• Питание (цифровое): 5 В
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 24-DIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD7824 от Analog Devices: 12-разрядный SAR АЦП с похожими характеристиками.
• ADC0816 от Texas Instruments: 8-разрядный SAR АЦП, подходящий для менее требовательных приложений.
• MCP3201 от Microchip Technology: 12-разрядный АЦП в компактном корпусе.
