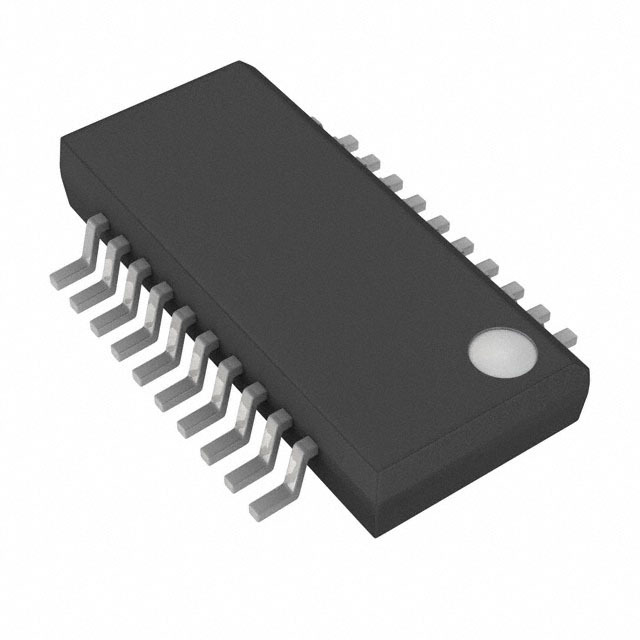

MAX1228BEEP+

MAX1228BEEP+ от Analog Devices / Maxim Integrated

Общее описание: MAX1228BEEP+ — это 12-разрядный аналогово-цифровой преобразователь (АЦП) с последовательным доступом (SAR) от Analog Devices / Maxim Integrated. Устройство предназначено для высокоточного измерения аналоговых сигналов и обладает высокой степенью интеграции, включая мультиплексор и температурный датчик. Этот АЦП идеально подходит для различных приложений, требующих точного преобразования аналоговых сигналов в цифровые данные.

Преимущества:

• Высокая точность благодаря 12-разрядному разрешению.
• Возможность работы с несколькими входами (6 или 12) для универсальных измерений.
• Поддержка как дифференциальных, так и однонаправленных входов для гибкости использования.
• Встроенный температурный датчик для мониторинга условий работы.
• Компактный корпус 20-QSOP, экономящий место на плате.
• Низкое энергопотребление, что позволяет использовать устройство в батарейных приложениях.

Недостатки:

• Ограниченная скорость выборки до 300k выборок в секунду, что может быть недостаточно для очень быстрых приложений.
• Требуется внешний источник опорного напряжения для максимальной точности.

Типовое использование:

• Медицинские приборы.
• Промышленная автоматизация.
• Системы управления и мониторинга.
• Прецизионные измерительные приборы.
• Порты аналогового ввода в микроконтроллерах.

Рекомендации по применению:

• Убедитесь, что аналоговые входы находятся в допустимом диапазоне напряжений.
• Используйте стабильный источник опорного напряжения для обеспечения максимальной точности измерений.
• Минимизируйте шум внешних схем для устранения искажений в измерениях.
• Для питания используйте стабилизированные источники напряжения с низким уровнем шума.
• При необходимости используйте внешний температурный датчик для лучшего мониторинга условий работы.

Основные технические характеристики:

• Разрядность: 12 бит
• Скорость выборки: до 300k выборок в секунду
• Количество входов: 6 или 12
• Тип входа: дифференциальный, однонаправленный
• Интерфейс данных: SPI
• Конфигурация: мультиплексор, выборка и удержание, АЦП
• Архитектура: SAR (преобразователь с последовательным доступом)
• Тип опорного напряжения: внешний, внутренний
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Характеристики: температурный датчик
• Рабочая температура: -40°C ~ +85°C
• Корпус: 20-QSOP
• Монтаж: поверхностный (SMD)

Возможные аналоги:

• ADS7881 от Texas Instruments
• MCP3208-BI/SL от Microchip Technology
• AD7490BRUZ от Analog Devices

Используйте MAX1228BEEP+ для создания точных и надежных систем сбора данных, где требуется высокоточное аналогово-цифровое преобразование.
