MAX120EAG

MAX120EAG от Analog Devices / Maxim Integrated

Общее описание: MAX120EAG — это 12-битный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR). Он предназначен для использования в аналоговых и цифровых схемах, где требуется высокоточное и быстрое преобразование сигналов.

Преимущества:

• Высокая точность: 12-битное разрешение.
• Быстрое преобразование: скорость выборки до 500 тыс. выборок в секунду.
• Универсальность: работа как с внешним, так и внутренним эталонным напряжением.
• Простота интеграции: компактный корпус SSOP, который облегчает монтаж на печатных платах.

Недостатки:

• Статус "устаревший": этот компонент может быть труднодоступным и иметь ограниченную количество запасов.

Типовое использование:

• Прецизионные измерительные системы.
• Промышленная автоматизация.
• Медицинские приборы.
• Оборудование для обработки сигнала.
• Приложения, где требуется точное аналого-цифровое преобразование.

Рекомендации по применению:

• Уделите внимание соответствию уровней напряжения питания и сигналов. Используйте рекомендации по питанию и уровню эталонного напряжения из документации.
• Для достижения максимальной точности преобразования важно использовать качественные сигнальные и заземляющие жгуты, и минимизировать шумоподавление.
• Обратите внимание на условия монтажа и охлаждения, чтобы предотвратить перегрев и сохранить стабильность работы.

Основные технические характеристики:

• Разрешение: 12 бит
• Скорость выборки: до 500 тыс. выборок в секунду
• Количество входов: 1
• Тип входа: Одиночный (Single Ended)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип эталона: Внешний, внутренний
• Напряжение питания (аналоговое): 5В, -10.8В ~ 15.75В
• Напряжение питания (цифровое): 5В
• Диапазон рабочей температуры: -40°C ~ 85°C

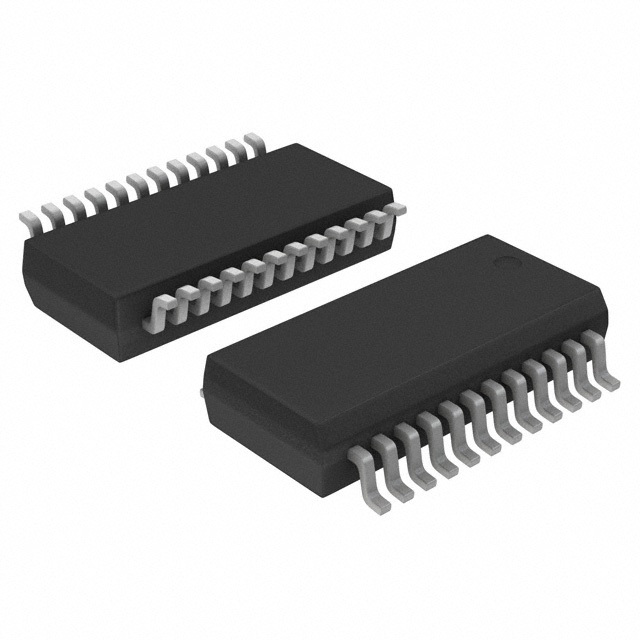

• Корпус/размер: 24-выводной SSOP (ширина 5.30мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги:

• AD7894ARZ от Analog Devices: это аналогичный 12-битный SAR АЦП, который может быть рассмотрен как альтернатива.
• MCP3201-CI/SN от Microchip Technology: 12-битный SAR АЦП с интерфейсом SPI, который может быть при необходимости замены.

Примечание: Всегда проверяйте спецификацию и рекомендации производителя для полной информации и корректного применения компонента.
