MAX1204BEAP+

MAX1204BEAP+ от Analog Devices / Maxim Integrated

Общее описание

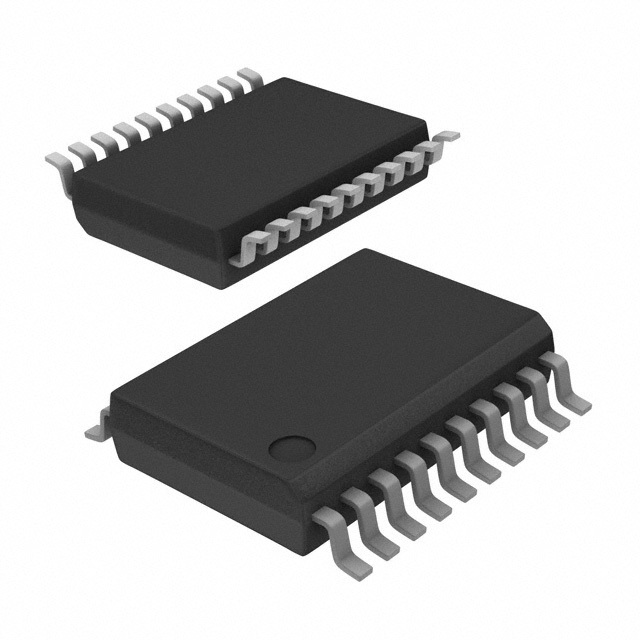

MAX1204BEAP+ - это 10-битный аналогово-цифровой преобразователь (АЦП) с последовательным приближением (SAR), предназначенный для высокоскоростной и высокоточной оцифровки аналоговых сигналов. Он поставляется в компактном корпусе SSOP-20, что делает его подходящим для использования в ограниченных пространствах.

Преимущества

• Высокая точность: 10-битное разрешение позволяет преобразовывать аналоговые сигналы с высокой точностью.
• Многоканальность: поддержка 4 или 8 входов (дифференциальных или с одинарным окончанием) обеспечивает гибкость в приложениях различной сложности.
• Высокая частота дискретизации: до 133 тысяч выборок в секунду (kSPS), что подходит для приложений, требующих быстрой обработки данных.
• Поддержка SPI интерфейса: обеспечивает простоту интеграции с различными микроконтроллерами и процессорами.
• Широкий диапазон питающих напряжений: поддерживает как ±5В, так и 5В для аналоговой и цифровой частей, что позволяет использовать его в разнообразных применениях.

Недостатки

• Питание ±5В не всегда удобно для всех типов схем.
• Отсутствие встроенных функций, таких как калибровка или коррекция смещения, требует дополнительного внешнего оборудования или программного обеспечения.

Типовое использование

• Цифровая обработка сигналов
• Медицинские приборы
• Промышленные системы управления
• Измерительные приборы
• Аудиообработка

Рекомендации по применению

• Проектирование печатных плат: следует уделить внимание разъединению пути для аналоговых и цифровых сигналов, чтобы минимизировать шум и помехи.
• Питание: использовать качественные стабилизаторы напряжения для аналоговой и цифровой частей цепи.
• Интерфейс SPI: убедитесь, что микроконтроллер или микропроцессор, который вы используете, имеет совместимый SPI интерфейс и может работать на требуемой скорости.

Основные технические характеристики

• Разрядность: 10 бит
• Частота дискретизации: до 133 kSPS
• Количество входов: 4 или 8 (дифференциальных или с одинарным окончанием)
• Архитектура: SAR
• Напряжение питания (аналоговое): ±5В, 5В
• Напряжение питания (цифровое): ±5В, 5В
• Интерфейс данных: SPI
• Корпус: SSOP-20
• Рабочая температура: от -40°C до 85°C

Возможные аналоги

• AD7890ARZ - 10-битный SAR АЦП от Analog Devices, работающий при аналогичном напряжении питания, с аналогичным разрешением и частотой дискретизации.
• ADS8320IDR - от Texas Instruments, также 10-битный SAR АЦП, поддерживающий ультрамалое потребление энергии.

Эти устройства могут использоваться в аналогичных проектах и предоставляют схожую функциональность и характеристики.
