MAX1204AEPP

MAX1204AEPP от Analog Devices / Maxim Integrated

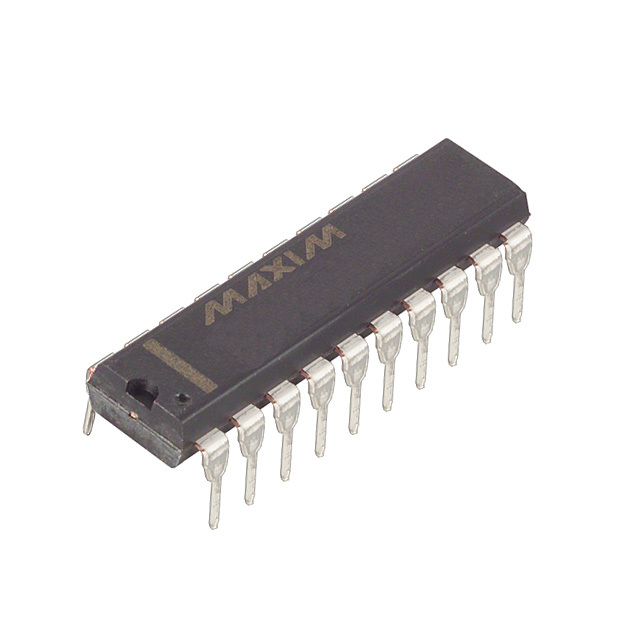

Общее описание: MAX1204AEPP — это высокопроизводительный 10-битный аналогово-цифровой преобразователь (АЦП) с методом последовательного приближения (SAR). Микросхема поддерживает выбор между четырьмя дифференциальными или восемью одноотводными входами, что позволяет ей быть гибкой и подходящей для широкого диапазона применений. Изделие поставляется в корпусе PDIP на 20 выводов.

Преимущества:

• Высокая точность преобразования: 10 бит.
• Поддержка нескольких каналов (4 дифференциальных или 8 одноотводных).
• Интегрированный мультиплексор и выборка-хранение.
• Простое подключение через SPI-интерфейс.
• Встроенные опорные напряжения (внешние и внутренние).
• Широкий диапазон входных напряжений и источников питания.

Недостатки:

• Устаревшая модель, возможны сложности с поиском или замещением.
• Небольшая выборка на скорости в 133k выборок в секунду может быть недостаточной для некоторых высокоскоростных приложений.

Типовое использование:

• Цифровая обработка сигналов.
• Медицинские приборы.
• Автоматизированные системы управления.
• Системы сбора данных.
• Промышленная автоматика и контроль.

Рекомендации по применению:

• Использовать внешние цепи фильтрации для снижения шумов.
• При необходимости использовать высокоточные внешние опорные напряжения для повышения точности.
• Усилить электропитание и сигнальные цепи для снижения влияния паразитных явлений и обеспечения стабильности работы схемы.
• Обеспечить правильное заземление и экранирование для минимизации электромагнитных помех.

Основные технические характеристики:

• Разрядность: 10 бит
• Частота выборки: 133 киловыборок в секунду
• Число входов: 4 дифференциальных или 8 одноотводных
• Типы входов: Дифференциальные, одноотводные
• Интерфейс данных: SPI
• Питание (аналоговое): ±5 В, 5 В
• Питание (цифровое): ±5 В, 5 В
• Рабочая температура: -40°C ~ +85°C
• Корпус: 20-PDIP (0.300", 7.62 мм)
• Крепление: Сквозное отверстие

Возможные аналоги:

• MCP3008 от Microchip Technology: 10-битный АЦП с аналогичными характеристиками и SPI-интерфейсом.
• ADS7841 от Texas Instruments: 12-битный АЦП с улучшенной точностью и аналогичными функциями.
• ADC0808 от Texas Instruments/National Semiconductor: 8-битный АЦП с мультиплексором на 8 каналов, подходящий для некритичных к разрядности задач.

Эти аналоги могут предоставить дополнительные или улучшенные функции в зависимости от требований вашего проекта.
