MAX1203BEAP+

Описание компонента: MAX1203BEAP+ от Analog Devices / Maxim Integrated

Общее описание

MAX1203BEAP+ - это 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR). Устройство обладает до 4 дифференциальных или до 8 однооконечных входов, что обеспечивает гибкость при использовании. MAX1203BEAP+ интегрирован в корпус SSOP-20 и идеально подходит для широкого спектра приложений, требующих высокой точности преобразования аналоговых сигналов в цифровые данные.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точные результаты оцифровки.
• Гибкость в использовании: Поддержка до 8 однооконечных или 4 дифференциальных входов.
• Удобный интерфейс: Поддержка интерфейса SPI для простой интеграции с микроконтроллерами.
• Широкий диапазон питающих напряжений: Совместимость с различными источниками питания.

Недостатки

• Требуется внешний источник опорного напряжения: Для оптимальной работы необходимо внешнее опорное напряжение.
• Ограниченный температурный диапазон: Рабочая температура от -40°C до +85°C, что следует учитывать при выборе применений.

Типовое использование

• Промышленные датчики
• Медицинские приборы
• Портативные устройства
• Контроль и управление процессами
• Прецизионные измерительные системы

Рекомендации по применению

• Питание: Убедитесь, что источники питания и напряжение соответствуют требованиям (±5V, 5V для аналоговой части и 2.7V до 5.25V для цифровой части).
• Опорное напряжение: Необходимо использовать внешний источник опорного напряжения для обеспечения точного преобразования.
• Интерфейс: Для передачи данных используйте SPI интерфейс, настройте соответствующие регистры на микроконтроллере.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: 133к семплов в секунду
• Количество входов: 4 дифференциальных или 8 однооконечных
• Тип входа: Дифференциальный, однооконечный
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±5V, 5V
• Напряжение питания, цифровое: 2.7V ~ 5.25V
• Диапазон рабочих температур: -40°C ~ 85°C

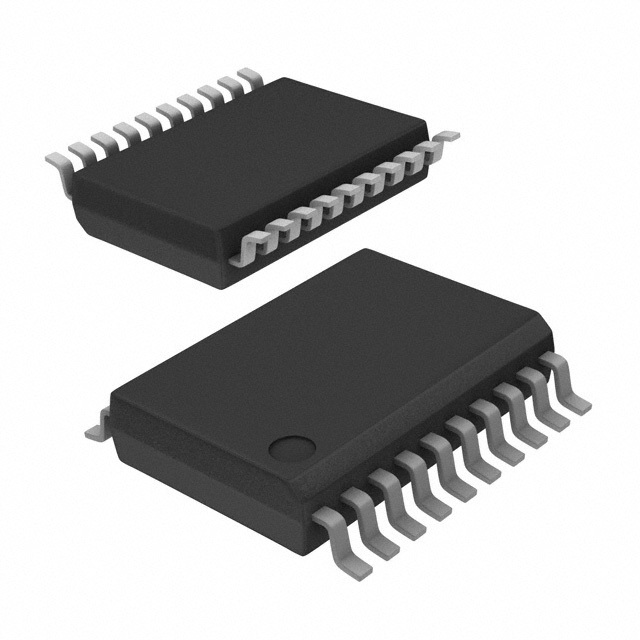

• Корпус: 20-SSOP (5.30mm ширина), поверхностный монтаж

Возможные аналоги

• ADS8320 от Texas Instruments - 16-битный SAR АЦП с низким потреблением
• MCP3208 от Microchip Technology - 12-битный 8-канальный АЦП с SPI интерфейсом
• AD7894 от Analog Devices - 14-битный SAR АЦП

Заключение

MAX1203BEAP+ от Analog Devices / Maxim Integrated - это высокоточный и гибкий АЦП, прекрасно подходящий для различного рода измерительных и контрольных задач. Широкий диапазон входных каналов и точное разрешение делают его отличным выбором для применения в промышленных и медицинских устройствах.
