MAX1203BCPP+ от Analog Devices / Maxim Integrated

Общее описание

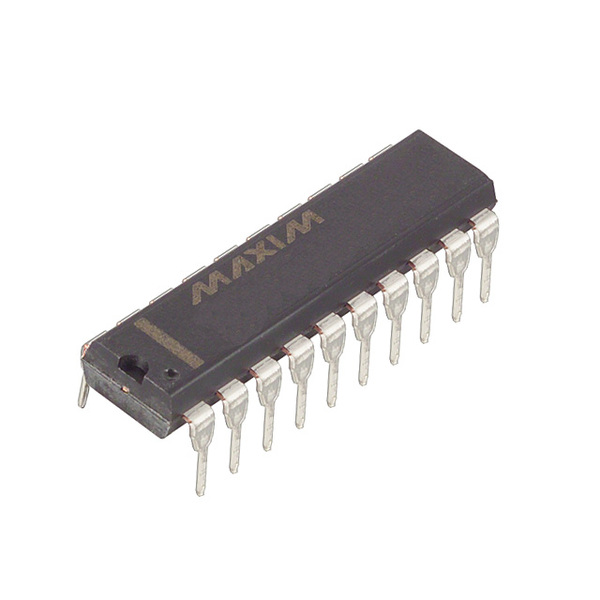

MAX1203BCPP+ – это высокоэффективный 12-битный аналого-цифровой преобразователь (ADC) с восемью каналами мультиплексирования и интерфейсом SPI. Этот компонент предоставляется в компактном корпусе 20-DIP, что упрощает монтаж на печатной плате (PCB).

Преимущества

• Высокая разрешающая способность: 12-битная архитектура позволяет обеспечивать высокую точность при преобразовании аналоговых сигналов в цифровую форму.
• Мультиканальный ввод: Восемь каналов ввода позволяют измерять несколько сигналов одновременно, давая возможность существенно улучшить функциональность системы.
• SPI-интерфейс: Обеспечивает простоту интеграции с широким спектром микроконтроллеров и других цифровых устройств.
• Широкий диапазон напряжений питания: Позволяет работать с напряжением питания от 2.7 В до 5.25 В (цифровая часть) и ±5 В (аналоговая часть).

Недостатки

• Устаревший статус: Компонент может быть снят с производства, и его доступность может быть ограничена.
• Температурные ограничения: Рабочий диапазон температур составляет от 0°C до 70°C, что ограничивает применение в высоко- или низкотемпературных средах.

Типовое использование

• Медицинские приборы: Используется для точного измерения биосигналов.
• Промышленные системы контроля: Для получения детализированных данных о состоянии оборудования.
• Портативные устройства: Для точного измерения аналоговых сигналов в мобильных условиях.
• Автоматизация зданий: Обеспечивает контроль сенсорных данных в умной домашней или офисной автоматике.

Рекомендации по применению

• Питание: Убедитесь, что подаваемое напряжение питания соответствует номинальным значениям компонента.
• Интеграция: Следует особое внимание уделить подключению SPI-интерфейса для обеспечения корректной работы компонента в системе.
• Температурный режим: Избегайте эксплуатации компонента за пределами указанных температурных характеристик.

Основные технические характеристики

• Количество бит: 12
• Частота выборки: 133 kSPS
• Количество вводов: 4 аналитические, 8 одноканальные
• Тип ввода: Дифференциальный и одноканальный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор-Задержка-ADC
• Архитектура: SAR
• Тип опоры: Внешняя
• Напряжение питания, аналоговое: ±5 В, 5 В
• Напряжение питания, цифровое: 2.7 В ~ 5.25 В
• Рабочая температура: 0°C ~ 70°C
• Корпус: 20-DIP (0.300", 7.62 мм)
• Снабжение корпуса: 20-PDIP
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD7888BRU-REEL7 от Analog Devices: 10-битный, 333 kSPS, 8-канальный ADC.
• ADS8320IBDGKT от Texas Instruments: 16-битный, 100 kSPS, 1-канальный ADC.
• MCP3208-CI/P от Microchip Technology: 12-битный, 100 kSPS, 8-канальный ADC.
