MAX1202BCAP+

Общее описание

MAX1202BCAP+ — это 12-битный SAR (Successive Approximation Register) аналогово-цифровой преобразователь (АЦП), предлагаемый компанией Analog Devices / Maxim Integrated. Он предназначен для точного преобразования аналоговых сигналов в цифровые с высоким разрешением и обеспечивает до 133 000 выборок в секунду. MAX1202BCAP+ поддерживает до восьми входов и может работать как с одиночными, так и с дифференциальными входными сигналами.

Преимущества

• Высокая точность: 12-битное разрешение для точного преобразования аналоговых сигналов.
• Гибкость: Поддержка до восьми входов и различных типов сигналов (дифференциальные и одиночные).
• Интерфейс SPI: Простое подключение и управление, совместимость с большинством микроконтроллеров.
• Широкий диапазон напряжений питания: Позволяет использование в различных приложениях и условиях.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура от 0°C до 70°C, что может ограничить использование в экстремальных условиях.
• Зависимость от внешнего опорного напряжения: Для полной точности преобразований требуется стабильное внешнее опорное напряжение.

Типовое использование

• Промышленная автоматизация: Применение в системах контроля и автоматизации производственных процессов.
• Медицинское оборудование: Используется в медицинских измерительных приборах для точных измерений.
• Системы управления: Применение в автомобилестроении для мониторинга и управления различными параметрами.
• Портативные устройства: Для портативных измерительных приборов с высоким разрешением и точностью.

Рекомендации по применению

• Используйте качественные схемы фильтрации и стабилизации питания для обеспечения точности измерений.
• Подберите опорное напряжение с высокой стабильностью для достижения максимальной точности работы АЦП.
• Проводите регулярное калибрование для учета возможных изменений в характеристиках компонентов.

Основные технические характеристики

• Разрешение: 12 бит
• Скорость выборок: до 133 тысяч выборок в секунду
• Количество входов: до 8 (дифференциальные или одиночные)
• Тип входа: Дифференциальные, одиночные
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Питание (аналоговое): ±5В, 5В
• Питание (цифровое): 2.7В ~ 5.25В
• Диапазон рабочих температур: 0°C ~ 70°C

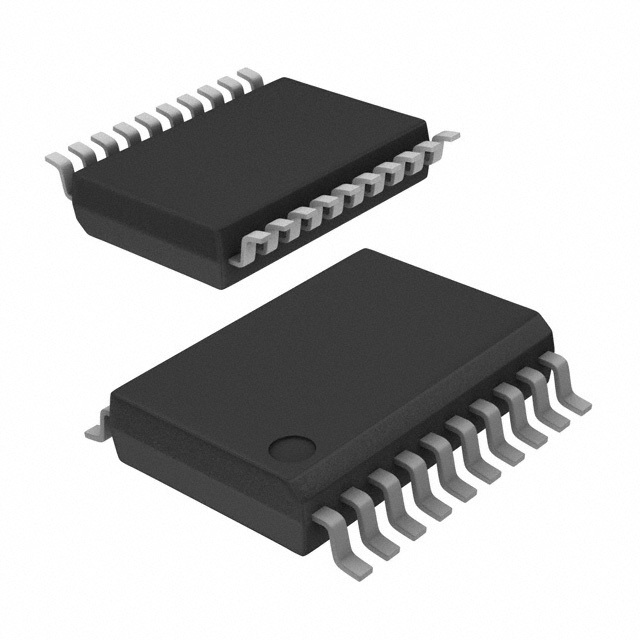

• Корпус: 20-SSOP (ширина 0.209", 5.30 мм)

Возможные аналоги

• MAX1202AEAP+ — Аналог с аналогичными характеристиками от той же компании.
• AD7896ARZ — Похожий 12-битный SAR АЦП от Analog Devices.
• ADS7861Y/250 — 12-битный АЦП с похожими характеристиками от Texas Instruments.

Заключение

MAX1202BCAP+ является высокоточным и гибким АЦП, подходящим для широкого спектра приложений, где требуется точное преобразование аналоговых сигналов в цифровую форму. Его высокая скорость выборок и поддержка различных типов сигналов делают его отличным выбором для промышленного и медицинского применения.
