Общее описание

MAX12005ETM+ от Analog Devices / Maxim Integrated — это высококачественный радиочастотный (RF) переключатель, предназначенный для работы в диапазоне частот до 2.15 ГГц. Он специально разработан для приложений, связанных со спутниковым телевещанием (DBS), L-диапазоном и промежуточной частотой (IF). Этот переключатель обеспечивает высокую изоляцию и низкие потери вносимых сигналов, что делает его идеальным для применения в блоках спутникового ТВ и других радиочастотных системах с высоким уровнем требований.

Преимущества

• Высокая изоляция: Обеспечивает изоляцию до 55 дБ, что помогает снизить помехи между каналами.
• Низкие потери: Минимизирует потери сигнала, обеспечивая высокое качество передачи.

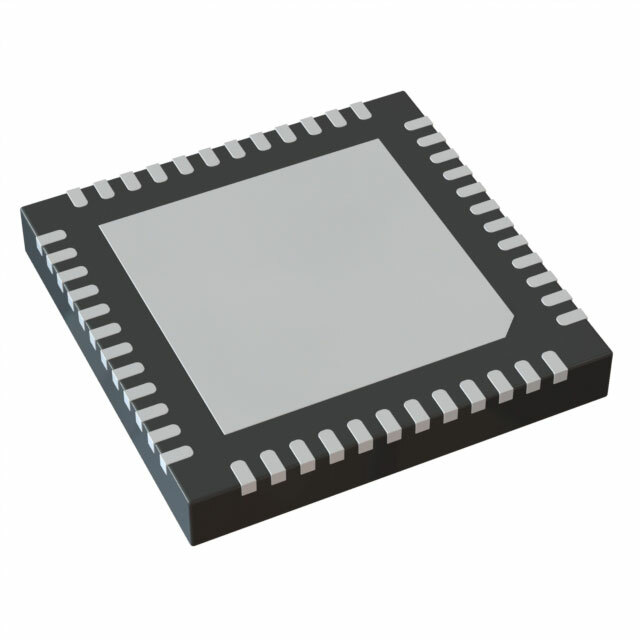

• Компактный корпус: Поставляется в компактном корпусе 48-TQFN (7x7), что упрощает интеграцию в современные схемы.

Недостатки

• Ограниченный диапазон напряжений питания: Рабочий диапазон напряжений ограничен от 3 В до 3.5 В, что может требовать дополнительных стабилизаторов напряжения в некоторых проектах.

Типовое использование

1. Спутниковое телевещание и системы приема (DBS)
2. Приложения L-диапазона
3. Промежуточные частотные фильтры и процессоры
4. Радиочастотные коммутационные системы

Рекомендации по применению

• Питание: Обеспечьте стабильное напряжение питания в диапазоне 3 В - 3.5 В для оптимальной работы.
• Теплоотвод: Учитывайте тепловыделение и обеспечьте адекватное охлаждение, особенно при высоких уровнях мощности.
• Разводка: Используйте качественную разводку печатной платы для минимизации потерь и помех.

Основные технические характеристики

• Тип RF: DBS, L-диапазон, IF Satellite
• Диапазон частот: 950 МГц - 2.15 ГГц
• Изоляция: 55 дБ
• Импеданс: 75 Ом
• Диапазон напряжений питания: 3 В - 3.5 В
• Рабочая температура: -40°C до +85°C
• Корпус: 48-TQFN (7x7 мм)

Возможные аналоги

• HMC547LP3ETR от Analog Devices — аналогичный RF переключатель с высоким уровнем изоляции.
• PE4259-52 от Peregrine Semiconductor — переключатель с широким диапазоном частот и хорошими характеристиками изоляции.

Использование MAX12005ETM+ поможет вам обеспечить высокое качество передачи сигналов в радиочастотных системах, требующих высокой изоляции и низких потерь.
