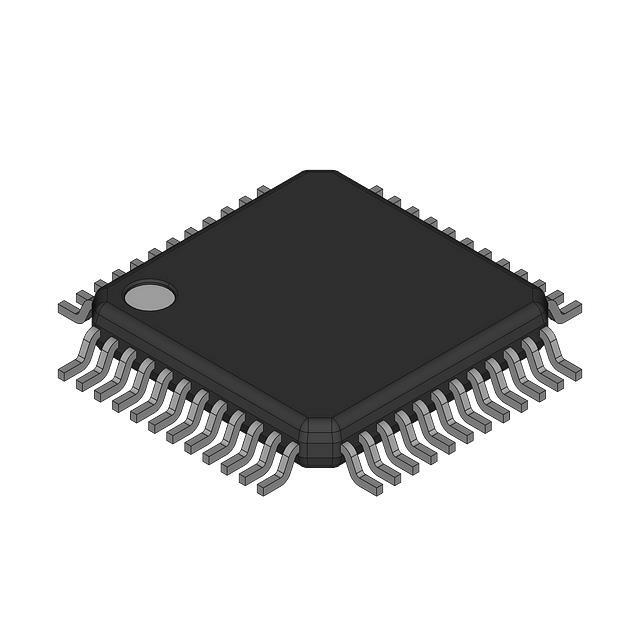

MAX1197ECM - 8-битный АЦП от Analog Devices / Maxim Integrated

Общее описание

MAX1197ECM — это двухканальный, 8-разрядный аналогово-цифровой преобразователь (АЦП) с низким уровнем потребления энергии. Устройство обеспечивает высокую точность и скорость преобразования, что делает его идеальным выбором для приложений, требующих высокой производительности при низком энергопотреблении. Этот АЦП выполнен по архитектуре с послойным преобразованием (pipelined), что позволяет достичь высокой пропускной способности.

Преимущества

• Высокая производительность: скорость дискретизации до 60 миллионов выборок в секунду (60 MSPS).
• Низкое энергопотребление: оптимизирован для работы в энергоэффективных системах.
• Поддержка нескольких входных сигналов: возможность работы с дифференциальными и однополюсными сигналами.
• Компактный корпус: монтаж на поверхность в корпусе 48-TQFP-EP (7x7 мм).

Недостатки

• Ограниченная разрядность (8 бит), что может не подойти для приложений, требующих более высокой точности.
• Требуется внешний источник опорного напряжения для достижения оптимальной производительности.

Типовое использование

• Цифровая обработка сигналов
• Измерительные системы
• Системы радиосвязи
• Порты ввода-вывода для высокоскоростных данных
• Портативные устройства

Рекомендации по применению

Для достижения наилучших результатов рекомендуется:

1. Использовать качественные внешние компоненты для фильтрации питания.
2. Разместить конденсаторы рядом с выводами питания для снижения помех.
3. Обеспечить надлежащее заземление и минимизацию длины соединений.

Основные технические характеристики

• Разрядность: 8 бит
• Частота выборки: до 60 Мс/с
• Количество входов: 2 (дифференциальные и однополюсные)
• Интерфейс данных: параллельный
• Конфигурация: S/H-ADC (Sample and Hold - ADC)
• Система синхронизации: 1:1
• Архитектура: Pipelined
• Тип опорного напряжения: внешний и внутренний
• Напряжение питания (аналоговое): 2.7В ~ 3.6В
• Напряжение питания (цифровое): 1.7В ~ 3.6В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 48-TQFP-EP (7x7 мм)
• Тип монтажа: поверхностный

Возможные аналоги

• AD9283 от Analog Devices
• MAX11200 от Maxim Integrated
• ADS7886 от Texas Instruments

Это описание поможет вам лучше понять свойства и возможные применения MAX1197ECM, а также сделать правильный выбор для ваших проектов.
