MAX1195ECM+D

MAX1195ECM+D от Analog Devices / Maxim Integrated

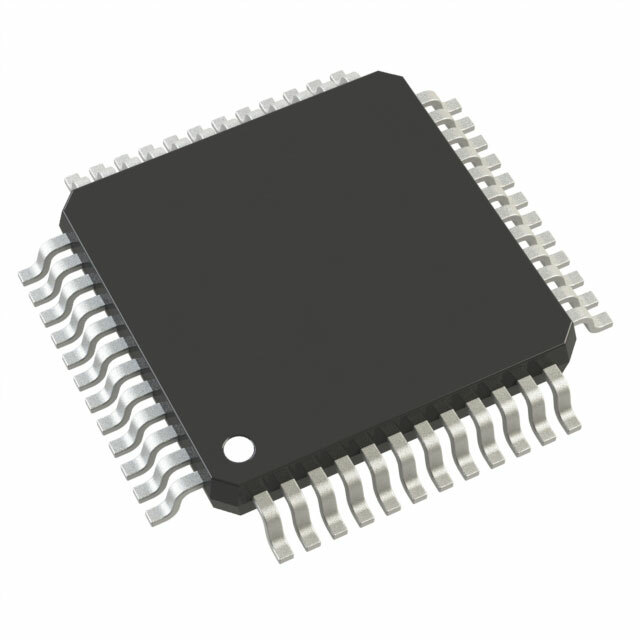

Общее описание: MAX1195ECM+D — это высокопроизводительный 8-битный аналого-цифровой преобразователь (АЦП) с двумя входами, выполненный по архитектуре конвейерного типа, что позволяет достигать быстрого преобразования при высокой точности. Компонент поставляется в корпусе 48-TQFP-EP, что делает его удобным для использования в сложных электронных системах.

Преимущества:

• Высокая точность: 8-битное разрешение обеспечивает точные результаты измерений.
• Высокая скорость преобразований: Пропускная способность до 40 MSPS позволяет использовать АЦП в высокоскоростных приложениях.
• Компактный корпус: 48-TQFP-EP (7x7) упрощает монтаж и интеграцию в системы.
• Универсальность: Возможность работы как с дифференциальными, так и с одинарными входами.
• Гибкость в использовании источников опорного напряжения: Поддержка как внешнего, так и внутреннего опорного напряжения.

Недостатки:

• Ограниченное разрешение: 8 бит может не подойти для приложений, требующих более высокой точности.
• Сложность в управлении питания: Требуется два типа напряжения питания — 2.7V ~ 3.6V для аналоговой части и 2.7V ~ 3.6V для цифровой части.

Типовое использование:

• Системы сбора данных.
• Измерительные приборы.
• Высокоскоростные системы передачи данных.
• Цифровые сигнальные процессоры.
• Медицинские устройства и оборудование.

Рекомендации по применению:

• Убедитесь, что компоненты питания соответствуют требованиям по напряжению.
• Используйте фильтрацию питания для минимизации шумов.
• Обеспечьте качественное заземление для уменьшения электромагнитных помех.

Основные технические характеристики:

• Разрядность: 8 бит.
• Пропускная способность: До 40 MSPS.
• Количество входов: 2 (дифференциальные/одинарные).
• Тип данных на выходе: Параллельный интерфейс.
• Архитектура: Конвейерный тип.
• Рабочее напряжение (аналоговое): 2.7V ~ 3.6V.
• Рабочее напряжение (цифровое): 2.7V ~ 3.6V.
• Рабочая температура: -40°C ~ 85°C.
• Корпус: 48-TQFP-EP (7x7 мм).
• Особенности: Одновременное выборка.

Возможные аналоги:

• AD9238BCPZ-40 от Analog Devices.
• ADS8320IBDGSR от Texas Instruments.
• MCP3008-I/P от Microchip Technology.

Этот компонент станет отличным выбором для проектов, требующих высокоскоростного аналого-цифрового преобразования при минимальных габаритах и энергоэффективности.
