MAX1193ETI+T

MAX1193ETI+T от Analog Devices / Maxim Integrated

Общее описание

MAX1193ETI+T — это двухканальный 8-битный аналогово-цифровой преобразователь (АЦП), выполненный по конвейерной архитектуре. Он построен для высокоскоростной аналого-цифровой конверсии и поддерживает максимальную частоту дискретизации до 45 Мвыборок/с. Устройство может работать с входными сигналами как дифференциального, так и однооконечного типа.

Преимущества

• Высокая скорость дискретизации: до 45 Мвыборок/с.
• Два канала: Возможность одновременно обрабатывать два входных сигнала.
• Широкий диапазон питания: может работать от 2.7 В до 3.6 В для аналогового и цифрового питания, что упрощает проектирование и позволяет использовать устройство в системах с низким энергопотреблением.
• Гибкость входных сигналов: поддержка как дифференциальных, так и однооконечных входов.

Недостатки

• Низкое разрешение: 8 бит может быть недостаточно для некоторых приложений, требующих высокого разрешения.

Типовое использование

• Обработка сигнала в коммуникационных системах.
• Цифровые осциллографы и анализаторы спектра.
• Видеоконверторы и цифровые видеоинтерфейсы.
• Медицинские приборы для захвата и анализа сигналов.

Рекомендации по применению

• Питание: Подавайте питание на аналоговые и цифровые части устройства в диапазоне от 2.7 В до 3.6 В.
• Стабильность опорного напряжения: Используйте внешние или внутренние опорные напряжения для улучшения точности конверсии.
• Сигнальные трассы: Минимизируйте длину сигнальных трасс для снижения шумов и помех.

Основные технические характеристики

• Число бит: 8 бит
• Частота дискретизации: до 45 Мвыборок/с
• Число входов: 2 (поддержка дифференциальных и однооконечных сигналов)
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная (Pipelined)
• Тип опорного напряжения: Внешний или внутренний
• Диапазон аналогового и цифрового питания: от 2.7 В до 3.6 В
• Диапазон рабочих температур: от -40°C до +85°C

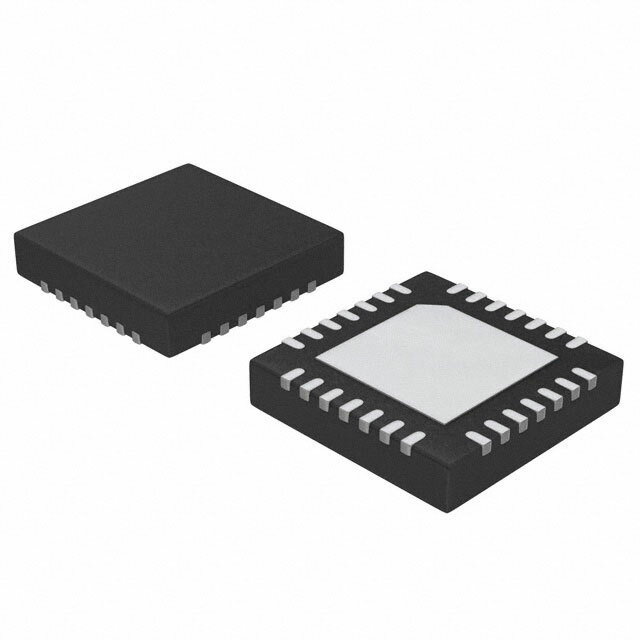

• Корпус: 28-контактный TQFN (5x5 мм)
• Тип монтажа: Поверхностный (SMT)

Возможные аналоги

• AD9283 от Analog Devices: 8-битный 100MSPS АЦП с аналогичными характеристиками.
• ADS8323 от Texas Instruments: 16-битный 100kSPS АЦП, если требуется выше разрешение снижения скорости.
• LTC2245 от Analog Devices: 10-битный 65MSPS АЦП, если требуется более высокая точность.

Заключение

MAX1193ETI+T — это высокоскоростной 8-битный АЦП, который будет отличным выбором для приложений, требующих мгновенного захвата и обработки сигналов в реальном времени. С его двумя одновременно работающими каналами и гибкими возможностями питания и входа он найдет широкое применение в различных высокоскоростных системах обработки данных.

Используйте данный компонент в своем проекте для достижения высокой производительности и надежности в условиях, требующих оперативной аналогово-цифровой конверсии.
