MAX1184ECM+D

MAX1184ECM+D от Analog Devices / Maxim Integrated

Общее описание

MAX1184ECM+D — это высокопроизводительный 10-битный аналогово-цифровой преобразователь (АЦП) с архитектурой канальной (pipelined) выборки, предназначенный для широкого спектра приложений. Обладая большой скоростью выборки и высокой точностью, этот АЦП идеально подходит для требовательных задач оцифровки аналоговых сигналов.

Преимущества

• Высокая скорость: До 40 MSPS, что обеспечивает быструю и точную оцифровку сигналов.
• Два канала: Предоставляет возможность выборки двух аналоговых входов одновременно.
• Широкий диапазон напряжений питания: Поддерживает от 2.7V до 3.6V, что делает его совместимым с различными системами.

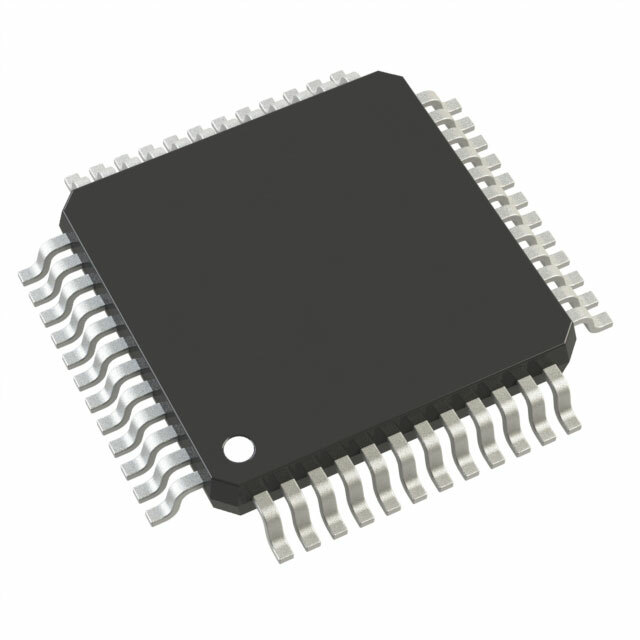

• Малые размеры: Компактный корпус TQFP-48 (7x7 мм) с отводом тепла, что облегчает монтаж и снижение тепловой нагрузки.

Недостатки

• Относительно высокая сложность: АЦП с архитектурой pipelined требуют сложного управления и калибровки.
• Необходимость внешних компонентов: Для работы требуется внешний источник опорного напряжения и дополнительные компоненты для обеспечения фильтрации и стабилизации питания.

Типовое использование

• Оцифровка сигналов в радиолокационных системах, коммуникационных системах, а также в системах обработки изображений.
• Встраивание в измерительные приборы и устройства тестирования.
• Применение в медицинских приборах для оцифровки биосигналов.

Рекомендации по применению

• Убедитесь в хорошем механическом и электрическом контакте при монтаже корпуса TQFP-48 для обеспечения адекватного отвода тепла.
• Используйте высококачественные фильтры и стабилизаторы питания, чтобы минимизировать шум и улучшить точность оцифровки.
• Для обеспечения высоких характеристик рекомендуется использовать методы калибровки АЦП.

Основные технические характеристики

• Разрешение: 10 бит
• Скорость выборки: до 40 MSPS
• Количество входов: 2 (дифференциальные и одиночные)
• Входной тип: Дифференциальный, одиночный
• Архитектура: Pipelined
• Поддержка одновременной выборки: Да
• Напряжение питания (аналоговое/цифровое): 2.7V ~ 3.6V
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 48-TQFP-EP (7x7 мм)

Возможные аналоги

• AD9220ASTZ от Analog Devices — 10-битный АЦП с частотой выборки 10 MSPS.
• ADS62P49IRGCT от Texas Instruments — 12-битный АЦП с частотой выборки до 250 MSPS.
• MCP3008-I/P от Microchip Technology — 10-битный АЦП с SPI интерфейсом.

Эти аналоги могут быть рассмотрены в зависимости от требований к разрешению, скорости выборки и интерфейсу.
