MAX1182ECM

MAX1182ECM от Analog Devices / Maxim Integrated

Общее описание

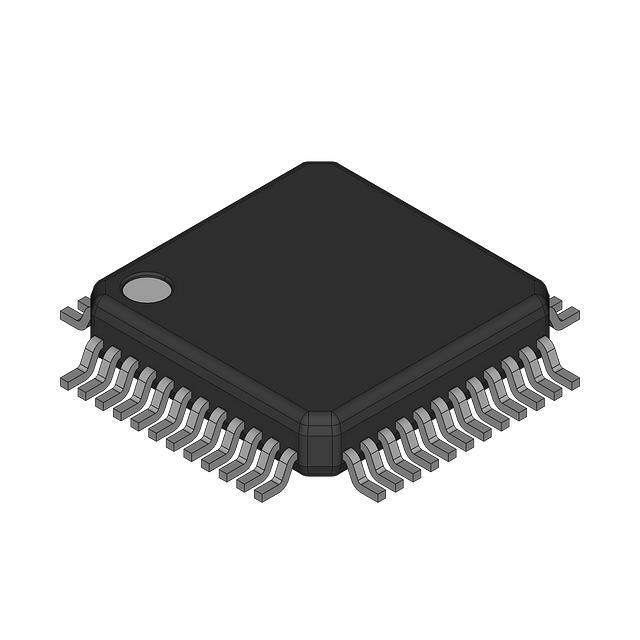

MAX1182ECM - это мощный двухканальный 10-битный аналогово-цифровой преобразователь (АЦП) с частотой дискретизации до 65 MSPS (миллионов выборок в секунду). Этот компонент может работать как с дифференциальными, так и с однооконечными входами, обеспечивая гибкость в проектировании аппаратуры. Он выполнен в 48-контактном корпусе TQFP с увеличенной площадкой для улучшенной теплоотдачи.

Преимущества

• Высокая скорость дискретизации: Частота дискретизации до 65 MSPS обеспечивает высокое быстродействие.
• Два входных канала: Способность одновременной выборки двух каналов.
• Гибкость ввода: Поддержка как дифференциальных, так и однооконечных входов.
• Низкое энергопотребление: Оптимизирован для приложений, требующих экономии энергии.

Недостатки

• Требует внешнего опорного напряжения: Для обеспечения максимальной точности может потребоваться внешний источник опорного напряжения.
• Корпус TQFP: Не всегда удобно для ручного монтажа, требует соответствующего оборудования для пайки.

Типовое использование

• Системы отображения изображений: Используется в цифровых камерах и системах обработки изображений.
• Коммуникационные системы: Применяется в аналогово-цифровых преобразованиях для радиопередатчиков и приемников.
• Медицинские приборы: Широко используется в оборудовании для медицинской диагностики, например, в УЗИ приборах.

Рекомендации по применению

• Убедитесь, что используете правильные техники монтажа для TQFP корпуса для предотвращения повреждения компонента.
• Обеспечьте надлежащую фильтрацию и защиту источников питания для минимизации шумов и помех.
• Используйте подходящие дифференциальные системы ввода для улучшения сигнал-шумовых характеристик.

Основные технические характеристики

• Разрядная способность: 10 бит
• Частота дискретизации: до 65 MSPS
• Количество входов: 2
• Тип ввода: Дифференциальный, однооконечный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Количество АЦП: 2
• Архитектура: Конвейерный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 2.7V ~ 3.6V
• Напряжение питания, цифровое: 1.7V ~ 3.6V
• Особенности: Одновременная выборка
• Рабочая температура: -40°C ~ 85°C
• Корпус: 48-TQFP с увеличенной площадкой (7x7 мм)

Возможные аналоги

• AD9203 от Analog Devices
• ADS5510 от Texas Instruments
• LTC2242 от Linear Technology

Данное описание должно помочь вам ознакомиться с характеристиками и возможностями MAX1182ECM, а также выбрать правильный компонент для вашего проекта.
