MAX1180ECM+ от Analog Devices / Maxim Integrated

Общее описание

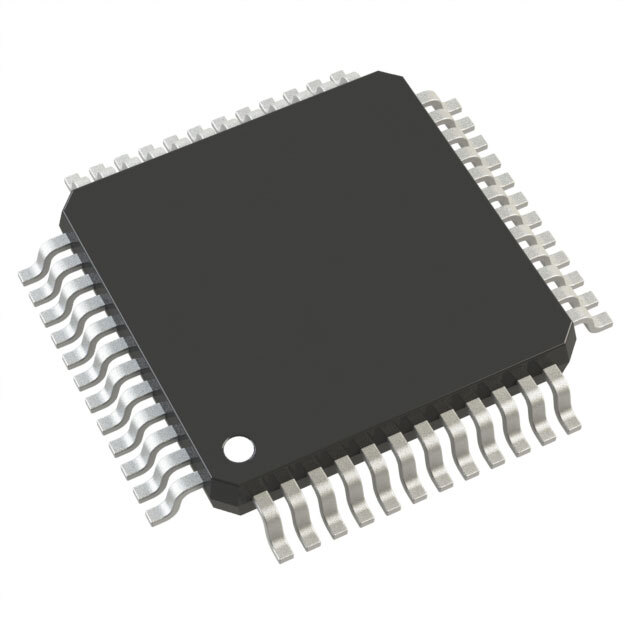

MAX1180ECM+ — это высокопроизводительный, двухканальный аналогово-цифровой преобразователь (АЦП) с разрешением 10 бит, работающий с частотой выборки до 105 MSPS. Этот АЦП предназначен для работы при напряжении питания 3.3 В и поддерживает дифференциальные и одноконцевые сигналы на входе. Устройство выполнено в компактном корпусе TQFP-EP (7x7).

Преимущества

• Высокая скорость выборки: 105 MSPS обеспечивает высокую производительность в приложениях с быстрым преобразованием сигналов.
• Двухканальная конфигурация: позволяет обрабатывать два сигнала одновременно, что повышает гибкость применения.
• Низкое энергопотребление: оптимизировано для работы при питании 3.3 В.
• Разнообразие интерфейсов: поддержка параллельного интерфейса для быстрого обмена данными.

Недостатки

• Не подходит для приложений с более высокими требованиями к разрешению, например, 12 или 16 бит.
• Энергопотребление может быть высоким по сравнению с более специализированными АЦП для низкоскоростных приложений.

Типовое использование

• Цифровая обработка сигналов
• Системы радиолокации и связи
• Медицинские приборы
• Осциллографы и другое измерительное оборудование
• Оборудование для передачи данных

Рекомендации по применению

1. Оптимизация сигнальных трасс: для минимизации шумов и искажений рекомендуется использовать экранирование и правильно разведенные печатные платы.
2. Использование правильного опорного напряжения: для достижения максимальной точности предусмотреть возможность подключения внутреннего или внешнего опорного напряжения.
3. Подключение аналоговых и цифровых цепей: следует соблюдать рекомендации по раздельному питанию аналоговых и цифровых цепей для уменьшения помех.

Основные технические характеристики

• Разрядность: 10 бит
• Частота выборки: до 105 MSPS
• Количество входов: 2 (дифференциальные, одноконцевые)
• Интерфейс данных: параллельный
• Конфигурация: S/H-ADC
• Напряжение питания (аналоговое/цифровое): 2.7 В – 3.6 В
• Температурный диапазон: от -40°C до +85°C
• Корпус: 48-TQFP-EP (7x7)
• Архитектура: конвейерная

Возможные аналоги

• AD9211BCPZ-105 от Analog Devices: имеет аналогичное разрешение и частоту выборки.
• ADS5500 от Texas Instruments: 14-битный АЦП с частотой выборки 125 MSPS.

Использование MAX1180ECM+ позволяет интегрировать высокопроизводительный АЦП в широкий спектр приложений, требующих быстрой и точной оцифровки аналоговых сигналов.
