MAX1169BEUD+

MAX1169BEUD+ - 16-битный АЦП SAR от Analog Devices / Maxim Integrated

Общее описание

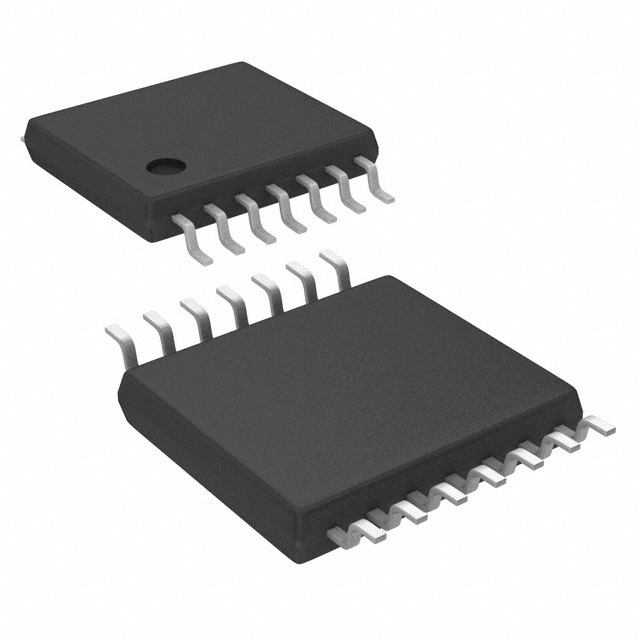

MAX1169BEUD+ - это высокопроизводительный 16-битный аналогово-цифровой преобразователь (АЦП) с последовательным приближением (SAR), разработанный компанией Analog Devices / Maxim Integrated. Этот компонент идеален для приложений, требующих точного и быстрого преобразования аналоговых сигналов в цифровую форму. АЦП выполнен в компактном корпусе TSSOP-14 и поддерживает интерфейс I2C для удобного подключения к микроконтроллерам и другими цифровыми устройствами.

Преимущества

• Высокое разрешение: 16-битный АЦП обеспечивает высокую точность и разрешение для преобразования аналоговых сигналов.
• Быстрая скорость выборки: Максимальная скорость выборки составляет до 58,6 квыборок в секунду, что позволяет использовать компонент в динамичных приложениях.
• Большой диапазон питающего напряжения: Поддержка аналогового питания 5 В и цифрового питания от 2,7 до 5,25 В обеспечивает гибкость в интеграции.
• Интерфейс I2C: Удобный интерфейс для связи с другими цифровыми устройствами упрощает проектирование и интеграцию.
• Компактный корпус: Корпус TSSOP-14 позволяет экономить место на печатной плате.

Недостатки

• Наружный источник опорного напряжения: для некоторых применений может потребоваться внешний источник опорного напряжения.

Типовое использование

• Промышленные автоматизированные системы
• Прецизионные измерительные системы
• Медицинская электроника
• Устройства сбора данных
• Цифровые мультиметры
• Портативные приборы

Рекомендации по применению

• Используйте высококачественные фильтры на входе для уменьшения шума и улучшения точности измерений.
• Поддерживайте правильное питание для обеспечения стабильной работы АЦП.
• Следите за правильной разводкой печатной платы для минимизации влияния пути сигналов и улучшения помехозащищенности.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки (в секунду): до 58,6 кГц
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс передачи данных: I2C
• Конфигурация: S/H-ADC (секция и удержание - АЦП)
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: Внешнее, Внутреннее
• Питание, аналоговое (В): 5 В
• Питание, цифровое (В): от 2,7 до 5,25 В
• Диапазон рабочих температур: от -40°C до +85°C
• Корпус / упаковка: TSSOP-14 (4.4 мм ширина)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS1118 от Texas Instruments
• LTC2400 от Analog Devices
• ADC128S102 от Texas Instruments

Эти характеристики и рекомендации помогут вам эффективно использовать MAX1169BEUD+ в ваших проектах, обеспечивая высокую точность и надежность преобразования аналоговых сигналов в цифровую форму.
