MAX11617EWE+T

MAX11617EWE+T от Analog Devices / Maxim Integrated

Общее описание

MAX11617EWE+T является 12-битным аналого-цифровым преобразователем (АЦП) с выборкой по требованию и последовательным приблизительным регистрационным (SAR) механизмом. Этот чип предлагает до 12 входов и поддерживает интерфейс I2C. Он отлично подходит для применения в системах, где требуется высокоточное преобразование аналоговых сигналов в цифровой формат с минимальными задержками.

Преимущества

• Высокая разрядность (12 бит): Обеспечивает точное преобразование аналоговых сигналов.
• Многочисленность входов: Поддержка до 12 входных каналов позволяет измерять множество различных сигналов.
• Интерфейс I2C: Упрощает интеграцию с микроконтроллерами и прочими цифровыми устройствами.
• Низкое энергопотребление: Подходит для применения в устройствах с ограниченным питанием, таких как портативные приборы.
• Компактный корпус (16-WLP): Позволяет использовать чип в устройствах с ограниченным пространством.

Недостатки

• Ограниченный диапазон напряжений: Требует стабилизированных источников напряжения для корректной работы.
• Интерфейс I2C: Может требовать дополнительную настройку и обработку сигналов при использовании в системах с высокой частотой обновления данных.

Типовое использование

• Прецизионные измерительные приборы
• Многофункциональные сенсорные системы
• Автоматические системы контроля процессов
• Медицинские приборы
• Портативная электроника

Рекомендации по применению

• Стабильное питание: Используйте высококачественные источники питания для обеспечения корректной работы АЦП.
• Фильтрация сигналов: Рекомендуется использовать соответствующие фильтры для входных сигналов для минимизации шумов.
• Интерфейс I2C: Проверьте совместимость с микроконтроллерами и используйте рекомендованные библиотеки для упрощения интеграции.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации (макс.): 94.4k выборок/сек
• Количество входов: 6 или 12
• Тип входов: Дифференциальные и одиночные
• Интерфейс данных: I2C
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR
• Входное напряжение: 2.7V ~ 3.6V (для аналоговой и цифровой части)
• Рабочая температура: от -40°C до 85°C

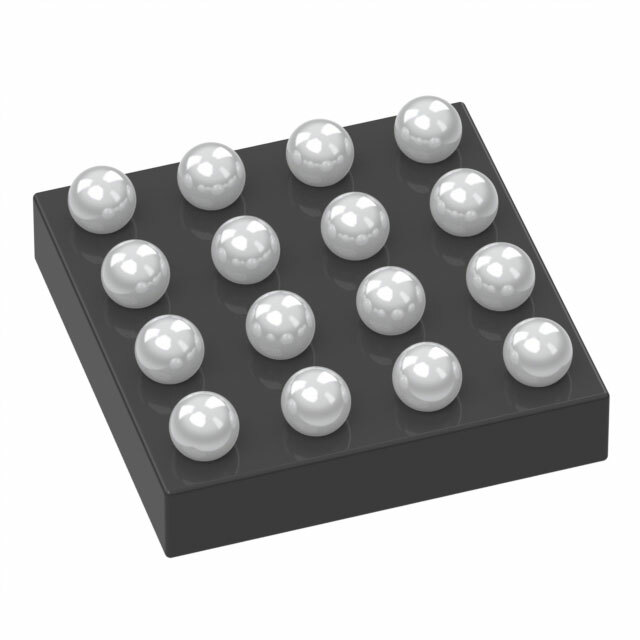

• Корпус: 16-WFBGA, WLBGA
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS1015 от Texas Instruments
• MCP3424 от Microchip Technology
• LTC2309 от Analog Devices

Данный компонент является мощным инструментом для инженерных проектов, где требуется точное измерение и преобразование аналоговых сигналов. Будучи оптимизированным под различные приложения, он обеспечит высокую производительность и надежность.
