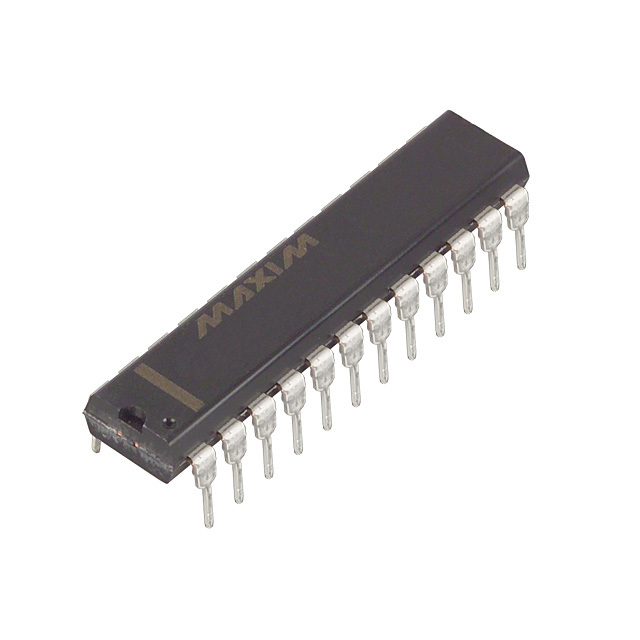

MAX114CNG+

MAX114CNG+ от Analog Devices / Maxim Integrated

Общее описание

MAX114CNG+ - это высокопроизводительный 8-битный АЦП с архитектурой типа "флэш" и четырьмя входными каналами, выпускаемый в компактном корпусе DIP-24. Это устройство предназначено для качественного преобразования аналоговых сигналов в цифровые значения с частотой дискретизации до 1 млн выборок в секунду.

Преимущества

• Высокая скорость дискретизации: до 1 миллиона выборок в секунду, что делает его отличным выбором для приложений, требующих быстрого отклика.
• Высокая точность: 8-битное разрешение обеспечивает точное измерение аналоговых сигналов.
• Компактный корпус: размещение в компактном 24-PDIP корпусе позволяет легко интегрировать устройство в различные системы.
• Многочисленные входы: наличие четырёх аналоговых входов позволяет устройству работать с несколькими источниками сигнала.

Недостатки

• Ограниченный диапазон температур: рабочий температурный диапазон от 0°C до 70°C может быть ограничением для некоторых промышленных приложений.
• Необходимость внешнего опорного сигнала: для корректной работы требуется внешний опорный сигнал.

Типовое использование

• Измерительные системы: идеально подходит для систем измерения аналоговых сигналов с высокой частотой дискретизации.
• Контроль и мониторинг: может использоваться в системах контроля и мониторинга, где требуется быстрое преобразование сигнала.
• Аналого-цифровое преобразование в микроконтроллерах: используется в составах микроконтроллеров для выполнения задач преобразования аналогового сигнала в цифровой.

Рекомендации по применению

• Предварительная фильтрация сигнала: рекомендуется использовать предварительную фильтрацию аналогового сигнала для снижения шумов и улучшения точности преобразования.
• Стабильное питание: обеспечьте стабильное питание для минимизации влияния шумов и погрешностей.
• Тепловой менеджмент: соблюдайте условия эксплуатации по температурному диапазону для надежной работы устройства.

Основные технические характеристики

• Разрешение: 8 бит
• Частота дискретизации: 1 млн выборок в секунду
• Количество входов: 4 (одноконцевые)
• Тип данных: параллельный интерфейс
• Архитектура: флэш-АЦП
• Опорный сигнал: внешний
• Напряжение питания (аналоговое и цифровое): 5 В
• Температурный диапазон: от 0°C до 70°C
• Корпус: 24-PDIP (0,300", 7,62 мм)
• Монтаж: сквозное отверстие

Возможные аналоги

• AD7820 от Analog Devices: высокоскоростной 8-битный АЦП с похожими характеристиками.
• TLC0820 от Texas Instruments: функционально аналогичный АЦП в 20-PDIP корпусе.
• ADC0820 от National Semiconductor: аналогичный АЦП с 8-битным разрешением и высокой скоростью преобразования.

Заключение

MAX114CNG+ - это отличный выбор для приложений, требующих высокоскоростного и точного аналого-цифрового преобразования. Он подходит для широкого спектра задач, таких как измерительные системы, данные от датчиков, и контрольные системы, обеспечивая при этом надежную и качественную работу при соблюдении всех рекомендуемых условий эксплуатации.
