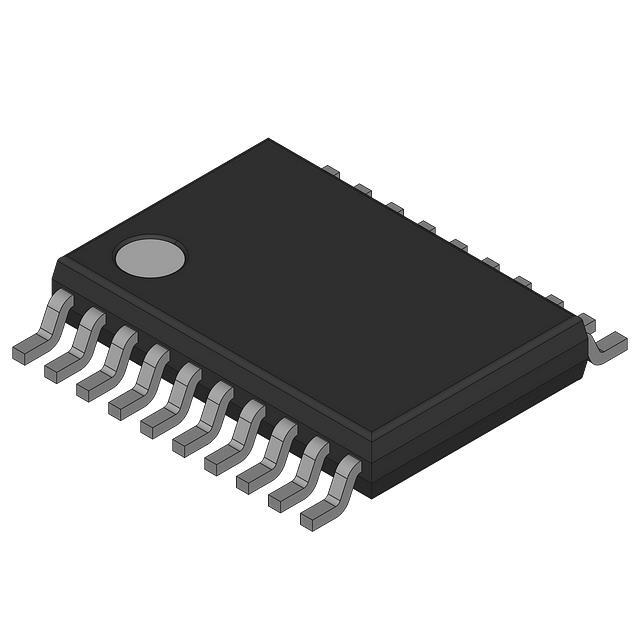

MAX1147BEUP от Analog Devices / Maxim Integrated

Описание

MAX1147BEUP – это высококачественный 14-битный аналого-цифровой преобразователь (ADC), выполненный по технологии Successive Approximation Register (SAR). Встроенный многоканальный мультиплексор позволяет подключить до 4 дифференциальных или одиночных входов. Устройство идеально подходит для разнообразных приложений, требующих высокой точности преобразования аналогового сигнала в цифровой формат.

Преимущества

  • Высокое разрешение: 14 бит обеспечивают точное и детальное преобразование сигнала.
  • Многоканальный вход: Поддержка до 4 входов предоставляет гибкость в схемных решениях.
  • Широкий диапазон напряжения питания: Поддержка как аналогового, так и цифрового питания от 2.7В до 3.6В.
  • Широкий температурный диапазон: Надежная работа в диапазоне от -40°C до +85°C.
  • Компактный корпус: Поставляется в корпусе TSSOP-20, что экономит место на плате.

Недостатки

  • Относительно невысокая частота семплирования (116k выборок в секунду), что может быть недостаточно для высокочастотных приложений.

Типовое использование

  • Приложения автоматизированного тестирования и контроля
  • Медицинское оборудование
  • Промышленные датчики и системы мониторинга
  • Измерительные приборы и системы сбора данных
  • Приложения для контроля окружающей среды

Рекомендации по применению

  • Используйте внешние и внутренние опорные напряжения для улучшения точности измерений.
  • Соблюдайте рекомендации по питанию и помехозащищенности для обеспечения надежной работы устройства.
  • Применяйте правильную разводку печатной платы, чтобы минимизировать влияние шумов и помех.

Технические характеристики

Характеристика Значение
Разрешение 14 бит
Частота семплирования 116 kSPS
Количество входов 2, 4
Тип входа Дифференциальный, Одиночный
Интерфейс данных 4-проводный Serial, Microwire, QSPI, SPI
Конфигурация Мультиплексор, S/H, ADC
Отношение S/H:ADC 1:1
Количество АЦП 1
Архитектура SAR
Тип опорного напряжения Внешнее, Внутреннее
Напряжение питания аналогового 2.7В ~ 3.6В
Напряжение питания цифрового 2.7В ~ 3.6В
Рабочая температура -40°C ~ 85°C
Корпус TSSOP-20
Монтаж Поверхностный (SMD)

Возможные аналоги

  • ADC79xx от фирмы Texas Instruments
  • MCP3204 от фирмы Microchip Technology
  • AD7949 от фирмы Analog Devices

При правильной интеграции MAX1147BEUP может значительно повысить точность и эффективность вашей системы сбора данных.
