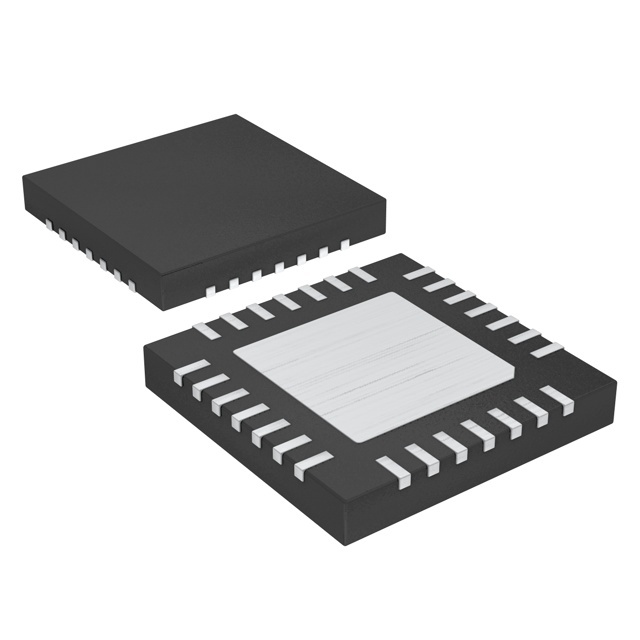

MAX11410AATI+

MAX11410AATI+ от Analog Devices / Maxim Integrated

Общее описание

MAX11410AATI+ – это высокоточный 24-битный аналого-цифровой преобразователь (ADC) с сигма-дельта архитектурой от компании Analog Devices / Maxim Integrated. Он предназначен для обеспечения точного и стабильного преобразования аналоговых сигналов в цифровую форму, что позволяет использовать его в различных приложениях, требующих высокой точности измерений.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает высокую точность и точное измерение сигналов.
• Многообразие входов: Поддерживает однополярные и дифференциальные входы, что делает его более универсальным.
• Сигма-дельта архитектура: Обеспечивает высокое соотношение сигнал/шум (SNR) и низкий уровень искажений.
• Сверхнизкое энергопотребление: Идеально подходит для приложений, где важна минимизация энергопотребления.

Недостатки

• Сложность в использовании: Для полного раскрытия потенциала устройства требуется знание и опыт работы с сигма-дельта архитектурой.
• Задержка конверсии: Из-за природы сигма-дельта ADC может наблюдаться задержка при преобразовании сигнала.

Типовое использование

• Прецизионные измерительные системы
• Медицинское оборудование
• Обработчики сигнала в промышленных процессах
• Высокочувствительные сенсоры

Рекомендации по применению

• Используйте внешние прецизионные резисторы для улучшения точности.
• Убедитесь, что источники питания и опорные напряжения стабилизированы для избегания наводок.
• Включите фильтры для подавления высокочастотных шумов.

Основные технические характеристики

• Разрядность: 24 бита
• Частота дискретизации: до 1.9 кГц
• Количество входов: 10
• Тип входов: Однополярные, дифференциальные
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Количество A/D преобразователей: 1
• Архитектура: Сигма-дельта
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): 2.7В ~ 3.6В
• Напряжение питания (цифровое): 1.7В ~ 3.6В
• Особенности: PGA, сверхнизкое энергопотребление
• Рабочая температура: -40°C ~ 125°C
• Корпус/Упаковка: 28-WFQFN (4x4 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• [AD7190](https://www.analog.com/products/ad7190.html) от Analog Devices
• [ADS1262](https://www.ti.com/product/ADS1262) от Texas Instruments
• [LTC2484](https://www.analog.com/products/ltc2484.html) от Analog Devices

MAX11410AATI+ является отличным выбором для любых приложений, требующих прецизионное измерение и преобразование аналоговых сигналов в цифровую форму.
