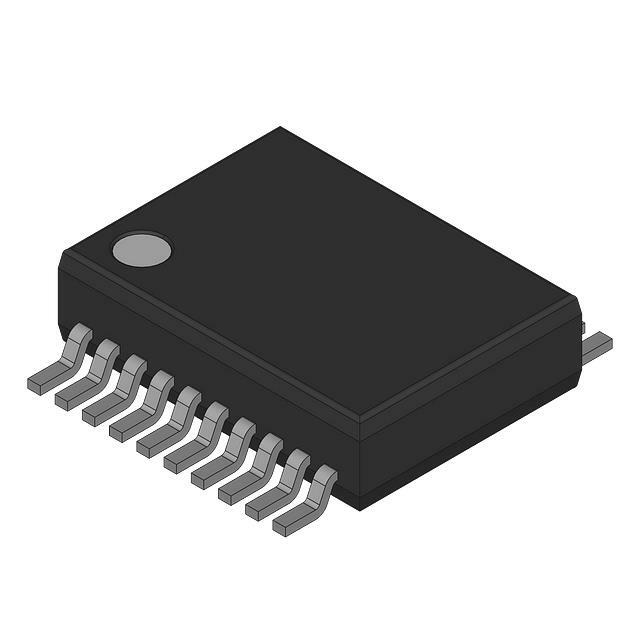

MAX1135BCAP

MAX1135BCAP от Analog Devices / Maxim Integrated

Общее описание

MAX1135BCAP - это 16-разрядный аналого-цифровой преобразователь (АЦП) с последовательной апертурной (SAR) архитектурой, который способен работать с частотой дискретизации до 150 тысяч выборок в секунду (ksps). Этот компонент предлагает высокоточную и надежную работу, что делает его идеальным выбором для различных приложений, требующих точных аналоговых измерений.

Преимущества

• Высокая точность: 16-разрядная резолюция обеспечивает точные и надежные измерения.
• Быстрая дискретизация: Частота дискретизации до 150 ksps позволяет использовать данный АЦП в приложениях с высокими требованиями по скорости.
• Компактный корпус: Поставляется в компактном корпусе SSOP, что облегчает монтаж на печатные платы с высокой плотностью элементов.
• Широкий диапазон рабочих температур: Позволяет использовать в различных условиях эксплуатации.

Недостатки

• Требует внешнего источника напряжения опорного сигнала для поддержания точности преобразования.
• Относительно высокая стоимость по сравнению с менее точными АЦП.

Типовое использование

• Измерительные системы: Прецизионные измерительные приборы и системы сбора данных.
• Медицинское оборудование: Высокоточные диагностические устройства.
• Автоматизация и управление: Системы управления процессами с высокими требованиями по точности и скорости измерений.

Рекомендации по применению

• Предельная точность достигается при использовании качественного внешнего опорного источника напряжения.
• Предусмотрено последовательное подключение с различными цифровыми интерфейсами, такими как SPI, что облегчает интеграцию в сложные системы.
• Рекомендуется использование фильтров на входе АЦП для минимизации влияния шумов и помех.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: До 150 ksps
• Количество входов: 1
• Тип входа: Односторонний
• Архитектура: SAR (Последовательно-Апертурная)
• Напряжение питания, аналоговое: 3.135V - 3.465V
• Напряжение питания, цифровое: 3.135V - 3.465V
• Тип корпуса: 20-выводной SSOP (ширина 5.30 мм)
• Рабочая температура: 0°C - 70°C

Возможные аналоги

• ADS8320 от Texas Instruments: 16-разрядный АЦП с аналогичными характеристиками.
• AD7680 от Analog Devices: 16-разрядный АЦП со схожими производительностью и параметрами.
• LTC1867 от Linear Technology: 16-разрядный АЦП с мощной архитектурой и конкурентоспособной частотой дискретизации.

Создавая проекты на основе MAX1135BCAP, можно быть уверенным в получении высокоточных и надежных результатов измерений, что особенно важно в критически ответственных приложениях.
