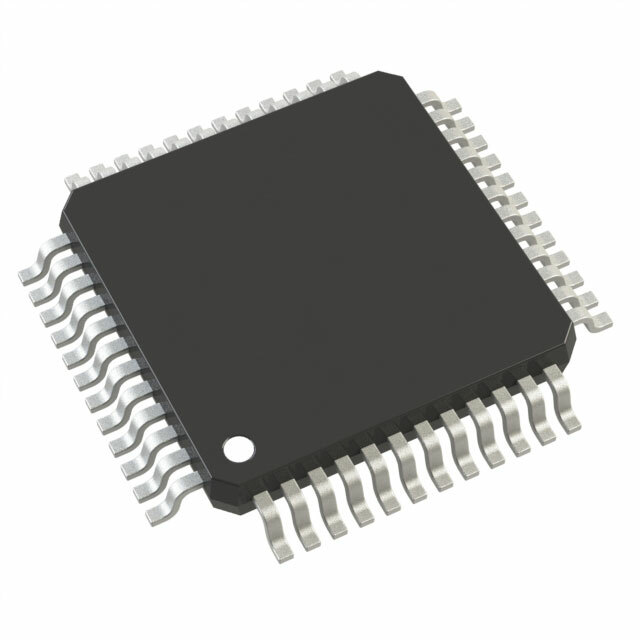

MAX11300GCM+ от Analog Devices / Maxim Integrated

Общее описание

MAX11300GCM+ является интегрированной схемой (IC), сочетающей в себе функции аналого-цифрового (ADC) и цифро-аналогового (DAC) преобразователей с разрешением 12 бит и высокой пропускной способностью до 400 кГц. Чип производится компанией Analog Devices / Maxim Integrated и предназначен для широкого спектра приложений, требующих высокоточной конверсии сигналов.

Преимущества

• Высокая точность: 12-битное разрешение для как для ADC, так и для DAC.
• Универсальность: Возможность преобразования сигналов как с аналогового на цифровой, так и наоборот.
• Современный интерфейс: Поддержка интерфейса SPI для высокоскоростной передачи данных.
• Гибкость в питании: Широкий диапазон напряжения питания от 1.62V до 5.5V.

Недостатки

• Комплексность: Требуется внимание к проектированию и настройке, особенно для смешанных аналоговых и цифровых сигналов.

Типовое использование

• Прецизионное измерение и контроль
• Медицинское оборудование
• Промышленные системы управления
• Приборостроение
• Телекоммуникационное оборудование

Рекомендации по применению

• Шумоподавление: Убедитесь, что применяется достаточное фильтрование для минимизации шумов и помех.
• Точки заземления: Следует тщательно планировать систему заземления для предотвращения появления шумов и ложных сигналов.
• Питание: Внимание к стабилизации источников питания для предотвращения дрейфа и ошибок в измерениях.

Основные технические характеристики

• Тип: ADC, DAC
• Количество каналов: 20
• Разрешение: 12 бит
• Скорость выборки: до 400 кГц на канал
• Интерфейс передачи данных: SPI
• Диапазон напряжения питания: от 1.62V до 5.5V
• Рабочая температура: от -40°C до 105°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 48-TQFP-EP (7x7мм)

Возможные аналоги

• Analog Devices AD5592R: ADC/DAC комбо с 8 каналами, разрешение 12 бит.
• Texas Instruments DAC8771: Высокоточный, 16-битовый DAC с широким диапазоном напряжения.
• Microchip Technology MCP4921: 12-битовый DAC с SPI интерфейсом.

MAX11300GCM+ от Analog Devices / Maxim Integrated представляет собой мощное решение для точных и высокоскоростных применений, требующих как цифро-аналогового, так и аналого-цифрового преобразования.
