MAX11261ENX+T

MAX11261ENX+T от Analog Devices / Maxim Integrated

Общее описание

MAX11261ENX+T представляет собой высокоточный 24-битный сигма-дельта AЦП (аналогового-цифровой преобразователь) от компании Analog Devices / Maxim Integrated. Предназначен для приложений, требующих высокой точности измерений и низкого уровня шума. Устройство включает в себя мультиплексор, программируемый усилитель (PGA) и высокоточное преобразование.

Преимущества

• Высокая точность: 24-битная резолюция обеспечивает возможность детализированных измерений.
• Низкий уровень шума: Сигма-дельта архитектура снижает шум и искажения.
• Мультиплексор и усилитель: Встроенный 6-канальный мультиплексор и программируемый усилитель упрощают схемотехнику и уменьшают количество дополнительных компонентов.
• Широкий диапазон аналогового и цифрового питания: Обеспечивает гибкость в выборе источников питания.

Недостатки

• Сложность интеграции: Наличие большого количества функций и высокоточная резолюция могут потребовать значительных усилий по интеграции в схемы.
• Зависимость от внешних компонентов: Необходимость использования внешних компонентов для улучшения производительности и стабильности.

Типовое использование

• Прецизионные измерительные системы
• Медицинские приборы
• Индустриальные системы контроля и автоматизации
• Системы сбора данных

Рекомендации по применению

• Обеспечьте должное фильтрование для уменьшения шума.
• При разработке печатной платы обратите внимание на заземление и разводку питания, чтобы минимизировать электрические наводки.
• Для обеспечения влажностной и температурной стабильности используйте компоненты с соответствующими характеристиками.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки (в секунду): до 16 кГц
• Количество входов: 6
• Тип входа: Дифференциальный
• Интерфейс данных: I2C
• Конфигурация: Мультиплексор (MUX), Программируемый усилитель (PGA), AЦП
• Соотношение S/H: AЦП: 0:1
• Количество AЦП: 1
• Архитектура: Сигма-дельта
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7V ~ 3.6V
• Напряжение питания, цифровое: 1.7V ~ 3.6V
• Особенности: Программируемый усилитель (PGA)
• Рабочая температура: -40°C ~ 85°C

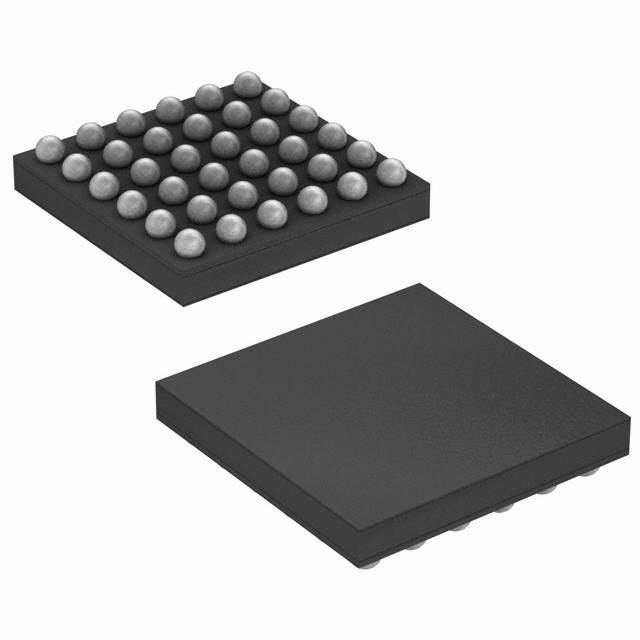

• Корпус / упаковка: 36-XFBGA, WLBGA (2.84x2.84 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• MAX11210 - более простой 24-битный AЦП без встроенного мультиплексора и усилителя.
• ADS1248 от Texas Instruments - 24-битный AЦП с аналогичными характеристиками.

Используйте MAX11261ENX+T для создания высокоточных и надежных измерительных систем, соответствующих современным требованиям промышленности и медицины.
