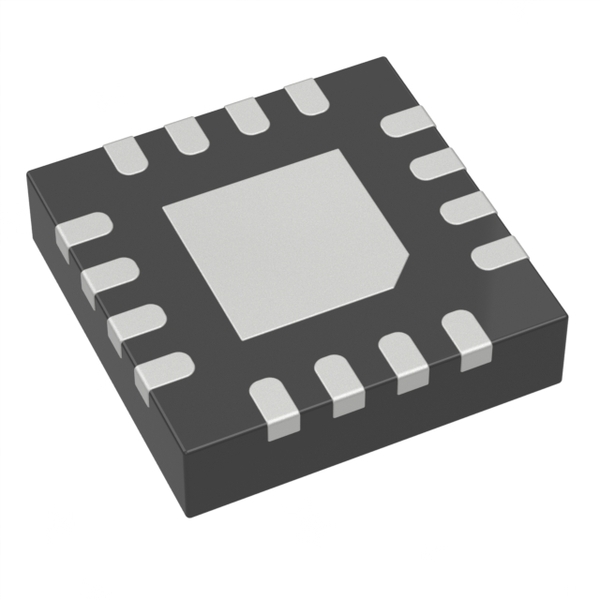

MAX11190ATE+T

Описание MAX11190ATE+T от Analog Devices / Maxim Integrated

Общее описание: MAX11190ATE+T представляет собой высокоэффективный 12-битный аналого-цифровой преобразователь с емкостью 3M выборок в секунду (SPS). Используя архитектуру с последовательным приближением (SAR), этот АЦП предназначен для точного и быстрого цифрового преобразования аналоговых сигналов. Устройство имеет два одноконцевых входа и работает на напряжении питания в диапазоне от 2,2 до 3,6 В.

Преимущества:

• Высокая скорость: До 3М выборок в секунду.
• Точность: 12-битное разрешение.
• Гибкость: Поддержка внешней опоры напряжения.
• Энергоэффективность: Низкое потребление энергии при высокой производительности.
• Компактность: Корпус 16-TQFN (3x3 мм) позволяет использовать устройство в миниатюрных приложениях.

Недостатки:

• Сложность интеграции: Требуется опыт работы с высокоскоростными цифровыми и аналоговыми сигналами.
• Температурные ограничения: Требуется соблюдать рабочий диапазон температур от -40°C до 125°C.

Типовое использование:

• Промышленные системы управления.
• Модульные измерительные системы.
• Медицинские приборы и биомедицинская техника.
• Приборостроение и тестовые измерения.

Рекомендации по применению: Для достижения максимальной производительности рекомендуется:

• Использовать внешний источник опорного напряжения для повышения точности.
• Обеспечить качественное заземление и экранирование для предотвращения электромагнитных помех.
• Следовать рекомендациям производителя относительно разводки платы для минимизации сбоев и шума.

Основные технические характеристики:

• Разрешение: 12 бит
• Частота дискретизации: 3М выборок в секунду
• Количество входов: 2 (одноконцевые)
• Тип интерфейса: SPI
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое и цифровое): 2,2 В – 3,6 В
• Функции: Одновременная выборка
• Рабочая температура: -40°C до 125°C
• Корпус/Размер: 16-WFQFN (3x3 мм)

Возможные аналоги:

• AD7982BRMZ от Analog Devices – 18-битный SAR АЦП с высокой скоростью выборки.
• ADS7950E от Texas Instruments – 12-битный многоканальный АЦП с интерфейсом SPI.
• MCP3202-CI/SN от Microchip Technology – 12-битный, 2-канальный АЦП с интерфейсом SPI в компактном корпусе.

Заключение: MAX11190ATE+T – это высокопроизводительный и энергоэффективный 12-битный АЦП, подходящий для различных приложений, требующих быстрой и точной цифровой обработки аналоговых сигналов. Благодаря своей гибкости и надежности, он станет отличным выбором для множества индустриальных и медицинских применений.
