MAX11165ETC+ от Analog Devices / Maxim Integrated

Общее описание

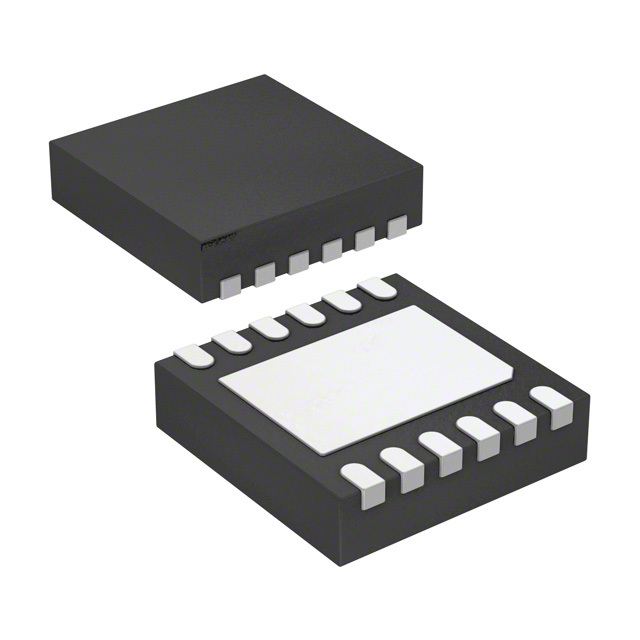

MAX11165ETC+ — это высокоточный 16-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), который упакован в компактный корпус TDFN (3x3 мм). Этот компонент предназначен для преобразования аналоговых сигналов в цифровую форму с высокой точностью и скоростью до 250 тысяч выборок в секунду (ksps).

Преимущества

• Высокая точность: 16-битное разрешение позволяет точно измерять малые изменения аналогового сигнала.
• Широкий диапазон напряжений питания: Поддержка как аналогового, так и цифрового питания в различных диапазонах.
• Компактные размеры: Корпус TDFN (3x3 мм), что позволяет экономить место на плате.
• Простой интерфейс: Поддержка интерфейса SPI для легкой интеграции с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Стоимость: Более высокая цена по сравнению с аналогами с меньшим разрешением.
• Ограниченная функциональность: Одноканальный вход может быть недостаточен для некоторых приложений, требующих многоканальной обработки.

Типовое использование

• Медицинское оборудование.
• Промышленные контрольные системы.
• Портативные измерительные приборы.
• Высокоточные датчики и измерительные системы.

Рекомендации по применению

• Фильтрация питания: Рекомендуется использовать конденсаторы фильтрации для стабилизации питания.
• Управление питанием: Убедитесь, что аналоговое и цифровое питание находятся в допустимых пределах (4.75V ~ 5.25V для аналогового и 2.3V ~ 5.25V для цифрового питания).
• Интерфейс SPI: Настройте SPI-интерфейс микроконтроллера для передачи и приёма данных с необходимым форматированием и скоростью.

Основные технические характеристики

• Архитектура: SAR
• Разрешение: 16 бит
• Частота дискретизации: до 250 ksps
• Количество входов: 1 (Pseudo-Differential)
• Интерфейс данных: SPI
• Тип корпуса: 12-TDFN (3x3 мм)
• Диапазон рабочих температур: -40°C ~ 85°C
• Аналоговое питание: 4.75V ~ 5.25V
• Цифровое питание: 2.3V ~ 5.25V

Возможные аналоги

• ADS1115 от Texas Instruments: 16-битный, 860_SPS, I2C интерфейс, корпусы MSOP, SOIC.
• MCP3421 от Microchip Technology: 18-битный, 240_SPS, I2C интерфейс, корпус SOT-23.
• AD7685 от Analog Devices: 16-битный, 250_ksps, SPI интерфейс, корпус LFCSP.

Этот компонент станет отличным выбором для приложений, где требуется высокая точность и быстрый отклик в компактном исполнении.
