MAX11131AUI+

Общее описание

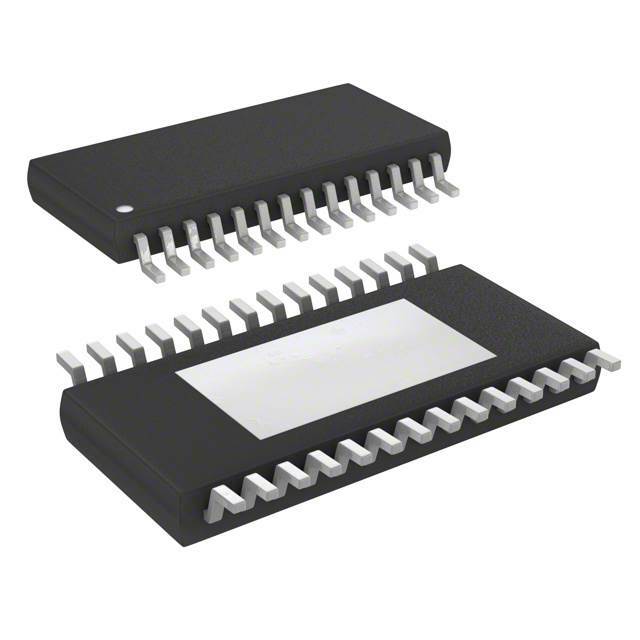

MAX11131AUI+ — это 12-битный, 16-канальный, высокоскоростной последовательный аналого-цифровой преобразователь (ADC) на основе SAR-архитектуры от компании Analog Devices/Maxim Integrated. Этот компонент идеально подходит для приложений, где требуется высокая точность и быстрое преобразование аналоговых сигналов в цифровую форму. Устройство поставляется в корпусе 28-TSSOP-EP, что обеспечивает удобство монтажа на печатные платы.

Преимущества

• Высокая точность: 12-битное разрешение гарантирует высокую точность измерений.
• Многочисленные входы: Поддержка до 16 входных каналов позволяет осуществлять измерения с множества датчиков одновременно.
• Высокая скорость преобразования: Скорость выборки до 3MSPS (миллионов выборок в секунду) позволяет использовать его в высокоскоростных приложениях.
• Гибкость конфигурации: Поддержка различных типов входов, таких как дифференциальные, псевдодифференциальные и одно окончательные.

Недостатки

• Необходимость внешнего опорного напряжения: Требуется внешний источник опорного напряжения, что может усложнить схему.
• Требования к питанию: Устройство требует двух различных напряжений питания для аналоговой и цифровой части (2.35V ~ 3.6V).

Типовое использование

• Измерительные системы
• Промышленные контроллеры
• Методы сбора данных
• Медицинские приборы
• Аудиооборудование

Рекомендации по применению

• Учитывайте необходимость использования внешнего опорного напряжения при проектировании схем с этим компонентом.
• Обеспечивайте надлежащее экранирование и фильтрацию, чтобы минимизировать помехи и шумы в аналоговых входах.
• Следите за правильным подключением источников питания для аналоговой и цифровой частей устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Скорость выборки: до 3MSPS
• Количество входов: 8, 15, 16
• Типы входов: Дифференциальные, псевдодифференциальные, одно окончательные
• Интерфейс данных: SPI
• Архитектура: SAR (усреднение по весам)
• Входное напряжение (аналоговое): 2.35V ~ 3.6V
• Входное напряжение (цифровое): 2.35V ~ 3.6V
• Рабочая температура: -40°C ~ 125°C
• Корпус: 28-TSSOP-EP (0.173", ширина 4.40 мм)

Возможные аналоги

• [AD7490](https://www.analog.com/en/products/ad7490.html) от Analog Devices
• [ADS7953](https://www.ti.com/product/ADS7953) от Texas Instruments
• [MCP3208](https://www.microchip.com/wwwproducts/en/MCP3208) от Microchip

Этот высокопроизводительный ADC обеспечивает отличное сочетание скорости, точности и гибкости, что делает его идеальным выбором для различных применений в электронной и измерительной технике.
