Конвертер ADC MAX11059ECB+ от Analog Devices / Maxim Integrated

Общее описание

MAX11059ECB+ - это 14-битный аналогово-цифровой преобразователь (ADC) с SAR-архитектурой, который поддерживает восемь входных каналов. Преобразователь обеспечивает высокую точность и производительность при относительно низком энергопотреблении, что делает его подходящим для различных областей применения, включая медицинскую технику, промышленную автоматизацию и телекоммуникационные устройства.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает точное преобразование аналоговых сигналов в цифровой формат.
• Восемь входных каналов: Поддержка нескольких входных сигналов позволяет использовать один чип для множества задач.
• Широкий диапазон питающих напряжений: Устройство может работать при напряжении от 2.7V до 5.25V для цифровых цепей и при 5V для аналоговых цепей.
• Симультанное семплирование: Все восемь каналов могут быть оцифрованы одновременно, что крайне важно для применений, требующих синхронного измерения множества сигналов.
• Интерфейс Parallel: Обеспечивает быструю передачу данных.

Недостатки

• Стоимость: Высокая точность и производительность могут привести к более высокой стоимости по сравнению с менее точными аналогами.
• Сложность во внедрении: Для оптимального использования всех функций может потребоваться тщательное проектирование и настройка.

Типовое использование

• Медицинские приборы: Высокая точность и многоканальность делают этот ADC идеальным для измерительных устройств, используемых в медицине.
• Промышленная автоматизация: Преобразователь может быть использован для мониторинга и управления производственными процессами.
• Телекоммуникационное оборудование: Может быть использован для точного измерения частей сигнала и качественного контроля.

Рекомендации по применению

• Выбор опорного напряжения: Важно правильно выбрать и стабилизировать опорное напряжение для обеспечения точности измерений.
• Термическое управление: Помните о термических характеристиках устройства. Следует должным образом обеспечить охлаждение, чтобы избежать перегрева.
• Фильтрация входных сигналов: Для минимизации помех рекомендуется использовать соответствующие фильтры на входах.

Основные технические характеристики

• Разрешение: 14 бит
• Скорость семплирования: до 250 тыс. выборок в секунду
• Количество входов: 8
• Тип входа: Однополярный (Single-Ended)
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Тип опорного напряжения: Внутреннее или внешнее
• Питание (аналоговые цепи): 5V
• Питание (цифровые цепи): 2.7V - 5.25V
• Температурный диапазон: -40°C до +85°C

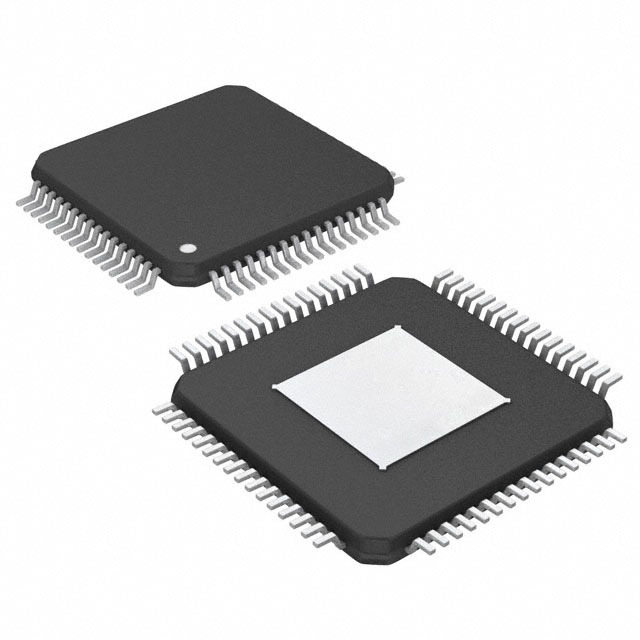

• Корпус: 64-TQFP с экспонированной площадкой (10x10 мм)

Возможные аналоги

• AD7949 от Analog Devices
• ADS7947 от Texas Instruments
• LTC2308 от Linear Technology

Заключение

MAX11059ECB+ от Analog Devices / Maxim Integrated - это высокопроизводительный, многоканальный 14-битный ADC с SAR-архитектурой, который может быть применен в самых различных сферах. Его использование позволяет достичь высоких результатов точности и скорости преобразования при минимальном энергопотреблении.
