Общее описание

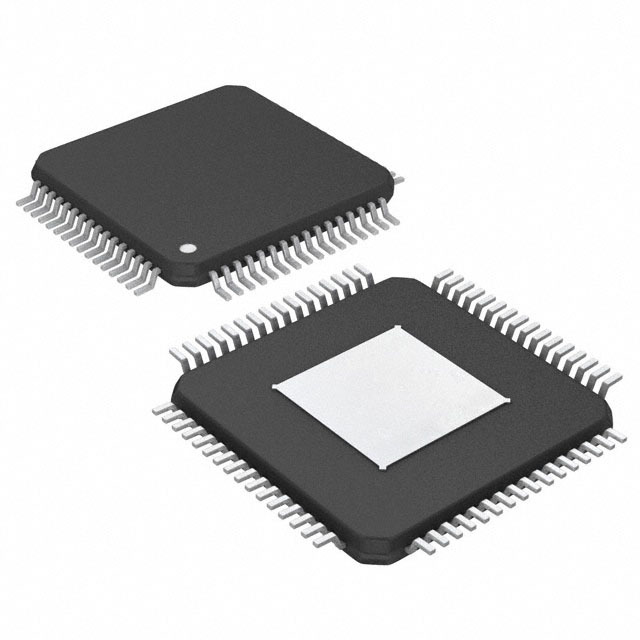

MAX11047ECB+ — мощный 16-битный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (successive approximation register), который обеспечивает высокую скорость выборки до 250 килозамеров в секунду и поддерживает одновременную выборку на четырех входных каналах. Устройство заключено в корпус TQFP с 64 выводами и обладает возможностью поверхностного монтажа. Этот компонент идеально подходит для приложений, требующих высокой точности и быстродействия.

Преимущества

• Высокая точность: 16-битное разрешение позволяет достичь исключительной точности при измерениях.
• Многоканальности: Одновременная обработка до четырех входных сигналов позволяет использовать этот ADC в сложных многоканальных системах.
• Широкий диапазон питающих напряжений: Устройство поддерживает аналоговое питание в диапазоне 5 В и цифровое питание от 2,7 В до 5,25 В, что обеспечивает гибкость в выборе источников питания.
• Компактный корпус: Корпус 64-TQFP-EP (10x10) способствует оптимизации пространства на плате.

Недостатки

• Высокая стоимость: Из-за высокой точности и множества функций, этот ADC может быть дороже относительно моделей с меньшим разрешением и меньшей скоростью выборки.
• Энергопотребление: Требование к одновременному питанию аналоговой и цифровой частей может потребовать дополнительных ресурсов управления питанием.

Типовое использование

• Системы автоматического управления: Применение в системах с высокой точностью измерения и быстродействием.
• Медицинские приборы: Использование в медицинской диагностике для высокоточных измерений.
• Измерительные приборы: Применение в высокоточных измерительных системах, требующих многоканальной обработки сигналов.
• Цифровые осциллографы: Использование в осциллографах для быстрого и точного захвата сигналов.

Рекомендации по применению

• Стабильное питание: Убедитесь в использовании стабильных источников питания для минимизации шума и повышения точности измерений.
• Теплоотведение: Обратите внимание на температурный режим работы и используйте соответствующие радиаторы либо системы охлаждения для поддержания стабильной работы.
• Экранирование: Для минимизации электромагнитных помех целесообразно использовать экранирование и качественные соединительные кабели.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: до 250 тыс. выборок в секунду (250 kSPS)
• Количество входов: 4
• Тип входа: Однополюсный (single-ended)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (holding and sample - аналогово-цифровой преобразователь)
• Соотношение S/H-ADC: 1:1
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внутренний или внешний
• Питающее напряжение (аналоговое): 5 В
• Питающее напряжение (цифровое): от 2.7 В до 5.25 В
• Особенности: Одновременная выборка данных
• Диапазон рабочих температур: от -40°C до 85°C
• Корпус: 64-TQFP Exposed Pad (10x10)
• Установка: Поверхностный монтаж (SMT)

Возможные аналоги

• AD7606 от Analog Devices: 16-битный SAR ADC с аналогичным количеством каналов и скоростью выборки.
• ADS8688 от Texas Instruments: 16-битный SAR ADC с восьмью каналами, поддерживающий схожие характеристики.

Заключение

MAX11047ECB+ является высококачественным и надежным 16-битным аналогово-цифровым преобразователем с расширенными возможностями, который найдет применение в различных высокоточных измерительных системах и других приложениях, где требуется высокая точность и быстродействие.
