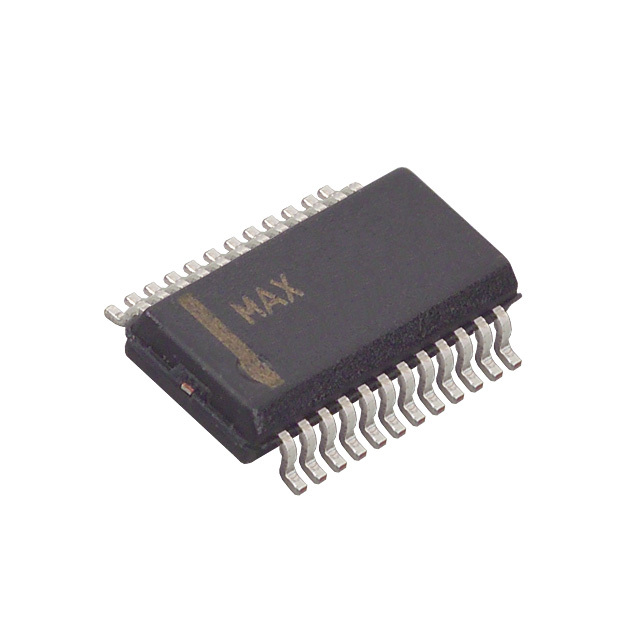

MAX1092BCEG — Прецизионный 10-битный аналого-цифровой преобразователь (АЦП)

Общее описание

MAX1092BCEG — это прецизионный 10-битный аналого-цифровой преобразователь (АЦП) производства Analog Devices / Maxim Integrated. Этот компонент предназначен для преобразования аналоговых сигналов в цифровую форму с высокой точностью и минимальной погрешностью. АЦП имеет встроенный мультиплексор, позволяющий выбирать один из нескольких входных каналов.

Преимущества

• Высокая точность: 10-битное разрешение обеспечивает точное преобразование аналогового сигнала в цифровое представление.
• Мультиплексор: Встроенный мультиплексор позволяет подключать 4 независимых аналоговых входа.
• Компактный корпус: Корпус 24-QSOP уменьшает занимаемое место на плате.
• Широкий диапазон питающих напряжений: Работает в диапазоне аналогового питания от 5 В и цифрового питания от 2,7 В до 5,5 В.

Недостатки

• Устаревший статус: Компонент находится в статусе устаревшего, что может затруднить его закупку и поддержку в долгосрочной перспективе.
• Ограниченный температурный диапазон: Рабочий диапазон температур составляет от 0°C до 70°C, что может быть недостаточным для некоторых применений.

Типовое использование

• Измерительные системы: Предназначен для точного измерения аналоговых сигналов в измерительных приборах.
• Промышленные контроллеры: Используется в системах управления и автоматизации для сбора и анализа данных.
• Медицинское оборудование: Применяется в диагностических приборах для преобразования аналоговых сигналов от датчиков.

Рекомендации по применению

• Рекомендуется использовать внешний источник опорного напряжения для повышения точности преобразования.
• Для минимизации шумов и искажений рекомендуется использовать соответствующие схемы фильтрации аналоговых сигналов до их подачи на входы АЦП.
• Следует учитывать, что из-за статуса "Obsolete" необходимо поискать альтернативные компоненты для долгосрочных проектов.

Основные технические характеристики

• Разрешение: 10 бит
• Частота выборки: 400 кГц
• Количество входов: 2 или 4
• Тип входа: Псевдодифференциальный, Однополярный
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор с выборкой/удержанием - АЦП
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного сигнала: Внешний, Внутренний
• Аналоговое питающее напряжение: 5 В
• Цифровое питающее напряжение: 2.7 В – 5.5 В
• Температурный диапазон: 0°C – 70°C
• Корпус: 24-QSOP
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7910 от Analog Devices: 10-битный SAR AЦП с аналогичными характеристиками и компактным корпусом.
• MCP3004 от Microchip Technology: 10-битный АЦП с четырьмя каналами ввода, аналогичные функциональные возможности.

Использование MAX1092BCEG от Analog Devices / Maxim Integrated обеспечивает высокую точность и надежность при малом энергопотреблении, что делает его отличным выбором для широкого спектра измерительных и контрольных систем.
