MAX1092BCEG+

MAX1092BCEG+ от Analog Devices / Maxim Integrated

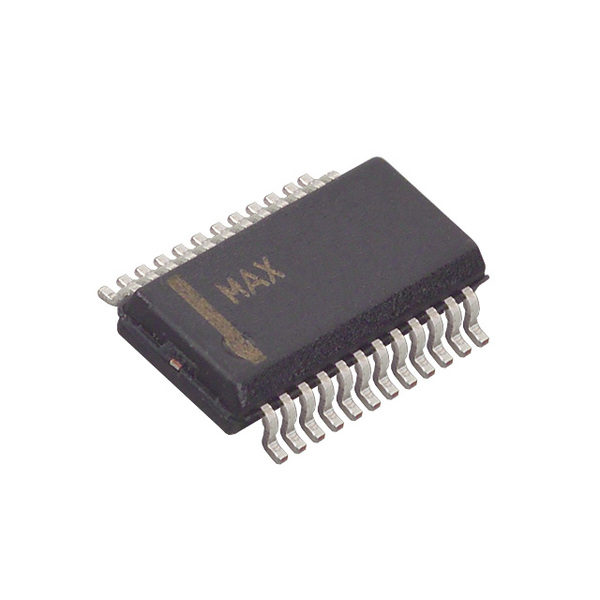

Общее описание: MAX1092BCEG+ - это 10-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (преобразователь с последовательным приближением), предоставляемый компанией Analog Devices / Maxim Integrated. Этот компонент предназначен для высокопроизводительного преобразования аналоговых сигналов в цифровую форму с использованием мультиплексоров и выборок-запоминаний (S/H). Устройство представлено в корпусе 24-QSOP, что делает его удобным для поверхностного монтажа.

Преимущества:

• Высокая точность благодаря 10-битному разрешению.
• Архитектура SAR обеспечивает быструю и надежную работу.
• Наличие мультиплексоров позволяет работать с несколькими входными каналами.
• Поддержка внешнего и внутреннего опорного напряжения.
• Широкий диапазон входных напряжений питания.

Недостатки:

• Ограниченный температурный диапазон рабочей среды (0°C ~ 70°C).
• Необходимость внешнего опорного напряжения для некоторых применений.

Типовое использование:

• Преобразование аналоговых сигналов в цифровую форму в системах сбора данных.
• Приложения, требующие точного измерения и обработки аналоговых сигналов.
• Использование в системах управления и диагностики.

Рекомендации по применению:

• Используйте подходящие фильтры на входе для минимизации шумов и улучшения качества сигналов.
• Обеспечьте стабилизированное опорное напряжение для получения более точных результатов.
• Соблюдайте рекомендации по монтажу и охлаждению, чтобы избежать перегрева и обеспечить надежную работу устройства.

Основные технические характеристики:

• Разрешение: 10 бит
• Частота семплирования: до 400k выборок в секунду
• Количество входов: 2 или 4
• Типы входов: Псевдодифференциальные и одинарные
• Интерфейс данных: Параллельный
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 2,7 В ~ 5,5 В
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 24-QSOP
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• AD7606 от Analog Devices - 16-битный параллельный АЦП с 8 входами.
• MCP3008 от Microchip Technology - 10-битный SPI АЦП с 8 входами.
• ADS1015 от Texas Instruments - 12-битный I2C АЦП с 4 входами.

Этот ADC идеально подойдет для приложений, требующих точного и быстрого аналого-цифрового преобразования, например, в системах мониторинга и контроля.
