MAX1090AEEI+

MAX1090AEEI+ от Analog Devices / Maxim Integrated

Общее описание

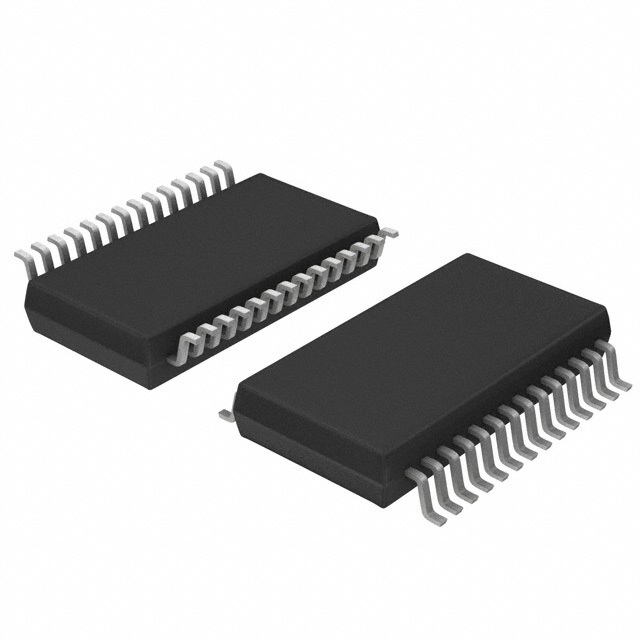

MAX1090AEEI+ - это 10-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), производимый компанией Analog Devices / Maxim Integrated. Этот преобразователь предлагается в компактном корпусе 28-QSOP и предназначен для высокопроизводительных данных захвата с высоким разрешением.

Преимущества

• Высокая скорость: Обеспечивает скорость дискретизации до 400 тысяч выборок в секунду (400kSPS).
• Высокое разрешение: 10-битная точность для точных измерений.
• Мультиплексирование: Поддерживает 4 или 8 входных каналов, что удобно для многоканальных систем.
• Компактность: Выполнен в малогабаритном корпусе 28-SSOP, что упрощает монтаж и экономит место на плате.

Недостатки

• Ограниченная точность по сравнению с более высокоразрядными ADC: Для задач, требующих более высокой разрешающей способности, может потребоваться более высокоточное оборудование.

Типовое использование

• Прецизионные измерительные системы
• Осциллографы и другие приборы обработки сигналов
• Промышленные системы управления и автоматизации
• Медицинская аппаратура
• Системы сбора данных

Рекомендации по применению

• Используйте тщательно отфильтрированное питание, чтобы минимизировать шум и искажения.
• При использовании внутренних и внешних опорных напряжений обеспечьте стабильные и низкошумные источники.
• При проектировании печатной платы старайтесь минимизировать длину проводников и избегайте перекрестных помех для улучшения точности измерений.

Основные технические характеристики

• Разрядность: 10 бит
• Частота выборки: 400kSPS
• Количество входов: 4 или 8
• Тип входа: Псевдодифференциальный, одиночный
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Референс: Внешний, внутренний
• Аналоговое напряжение питания: 5V
• Цифровое напряжение питания: 2.7V ~ 5.5V
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 28-SSOP

Возможные аналоги

• AD7914 (Analog Devices): 10-бит, SAR ADC, 250kSPS.
• ADS8320 (Texas Instruments): 16-бит, SAR ADC, 100kSPS.
• MCP3008 (Microchip Technology): 10-бит, SAR ADC, 200kSPS, более низкое напряжение питания.

Этот ад комплект позволяет создать высокоточные системы измерения с несколькими входными каналами, обеспечивая надежное и стабильное функционирование в разнообразных приложениях.
