MAX1069ACUD

MAX1069ACUD от Analog Devices/Maxim Integrated

Общее описание

MAX1069ACUD - это 14-битный аналого-цифровой преобразователь (ADC) с интерфейсом 2-Wire/Serial I2C от компании Analog Devices/Maxim Integrated. Этот компонент предназначен для высококачественного преобразования аналоговых сигналов в цифровые, пригодные для дальнейшей обработки.

Преимущества

• Высокая точность преобразования с 14-битным разрешением.
• Интерфейс I2C для простоты интеграции в системы.
• Низкая потребляемая мощность, что делает возможным его использование в портативных устройствах.

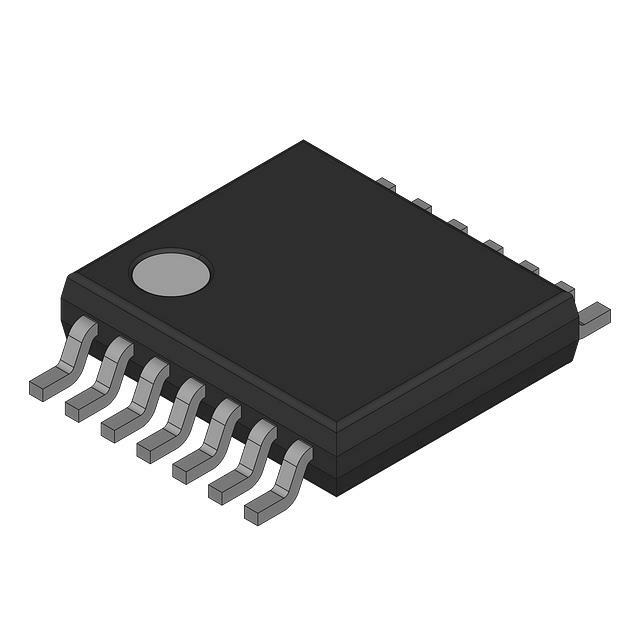

• Компактный корпус 14-TSSOP (Thin Shrink Small Outline Package), обеспечивающий удобство монтажа и экономию места на печатной плате.

Недостатки

• Ограниченный диапазон рабочих температур от -40°C до 85°C может быть недостаточным для экстремальных условий.
• Только один входной канал, что может требовать использования нескольких ADC в многоканальных системах.

Типовое использование

• Цифровые мультиметры.
• Автоматизированные системы тестирования.
• Медицинское оборудование.
• Портативные измерительные приборы.
• Промышленные контроллеры и системы мониторинга.

Рекомендации по применению

1. Убедитесь в правильной настройке внешней опорной связи для обеспечения точности измерений.
2. Используйте соответствующие фильтры на входном сигнале для уменьшения шума и улучшения качества сигналов.
3. Осуществляйте регулярную калибровку для поддержания точности преобразований.

Основные технические характеристики

• Разрядность: 14 бит.
• Частота дискретизации: до 58.6k выборок в секунду.
• Количество входов: 1.
• Тип входа: Однополярный.
• Интерфейс данных: I2C.
• Архитектура: SAR (Successive Approximation Register).
• Тип опорного напряжения: Внешнее, внутреннее.
• Напряжение питания для аналоговой части: 4.75В - 5.25В.
• Напряжение питания для цифровой части: 2.7В - 5.5В.
• Рабочий температурный диапазон: -40°C - 85°C.
• Корпус: 14-TSSOP.

Возможные аналоги

• ADS7828 от Texas Instruments.
• AD7999 от Analog Devices.
• MCP3421 от Microchip Technology.

Использование MAX1069ACUD позволяет добиться высококачественного преобразования аналоговых сигналов в цифровые в широком диапазоне приложений, от портативных измерительных приборов до промышленных контроллеров.
