MAX1066BCUP

Описание для MAX1066BCUP от Analog Devices/Maxim Integrated

Общее описание

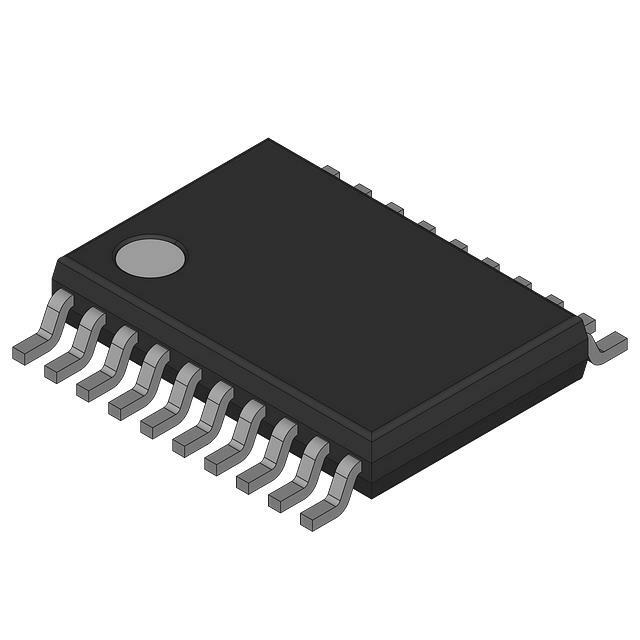

Модель MAX1066BCUP — это высокоточный 14-битный аналого-цифровой преобразователь (АЦП) от Analog Devices/Maxim Integrated. Он предназначен для высокоскоростного преобразования аналоговых сигналов в цифровой формат с использованием архитектуры SAR (Successive Approximation Register). Этот компонент имеет поддержку параллельного интерфейса данных и выпускается в компактном корпусе TSSOP на 20 выводов.

Преимущества

• Высокая точность: 14-битный выход обеспечивает высокую точность аналогово-цифрового преобразования.
• Высокая скорость: Максимальная скорость выборки до 165 тыс. семплов в секунду (165 kSPS).
• Гибкость напряжения питания: Поддерживает различные уровни напряжения питания для аналоговой (4.75В – 5.25В) и цифровой (2.7В – 5.25В) частей.
• Интегрированный температурный сенсор: Позволяет компенсировать температурные изменения.
• Компактность: Корпус TSSOP-20 с поверхностным монтажом облегчает установку на печатные платы.

Недостатки

• Ограниченный температурный диапазон: Эксплуатация возможна только в диапазоне от 0°C до 70°C, что может быть недостаточно для некоторых промышленных или экстремальных применений.
• Внешний опорный источник: Требуется внешний или внутренний опорный источник напряжения, что может усложнить схемотехнические решения.

Типовое использование

• Прецизионные измерительные приборы
• Медицинская техника
• Инструменты и датчики
• Автоматизированное тестирование и диагностика
• Промышленные контроля и управление

Рекомендации по применению

• Обеспечьте стабильное и чистое питание для уменьшения шумов и повышения точности.
• Используйте хороший входной фильтр для подавления высокочастотных шумов.
• Подключите подходящий внешний источник опорного напряжения для повышения точности измерений.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 165 kSPS
• Количество входов: 1
• Тип входа: Однополюсный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешний / внутренний
• Напряжение питания (аналоговое): 4.75В – 5.25В
• Напряжение питания (цифровое): 2.7В – 5.25В
• Температурный диапазон: от 0°C до 70°C
• Корпус: 20-TSSOP (ширина 4.40 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• Analog Devices AD7940: 14-битный SAR-АЦП с аналогичными характеристиками
• Texas Instruments ADS850: Одноканальный 16-битный SAR-АЦП с немного улучшенной разрядностью и производительностью

Информация в этом описании должна помочь вам лучше понять характеристики и возможности MAX1066BCUP и выбрать наиболее подходящие компоненты для ваших приложений.
