MAX1040BETX

MAX1040BETX от Analog Devices / Maxim Integrated

Общее описание

MAX1040BETX - это 10-битный многоканальный АЦП/ЦАП, который поддерживает технологию MICROWIRE™, QSPI™, Serial и SPI™ интерфейсы. Этот компонент идеально подходит для приложений, требующих быстрого и точного анализа аналоговых сигналов.

Преимущества

• Высокая точность: 10-битное разрешение обеспечивает точное преобразование аналоговых сигналов.
• Многоканальность: Поддержка нескольких каналов позволяет обрабатывать несколько сигналов одновременно.
• Высокая скорость выборки: Частота выборки до 225k выборок в секунду обеспечивает быструю реакцию системы.
• Широкий диапазон рабочих напряжений: Поддержка различных диапазонов напряжения питания для большей гибкости при проектировании схем.

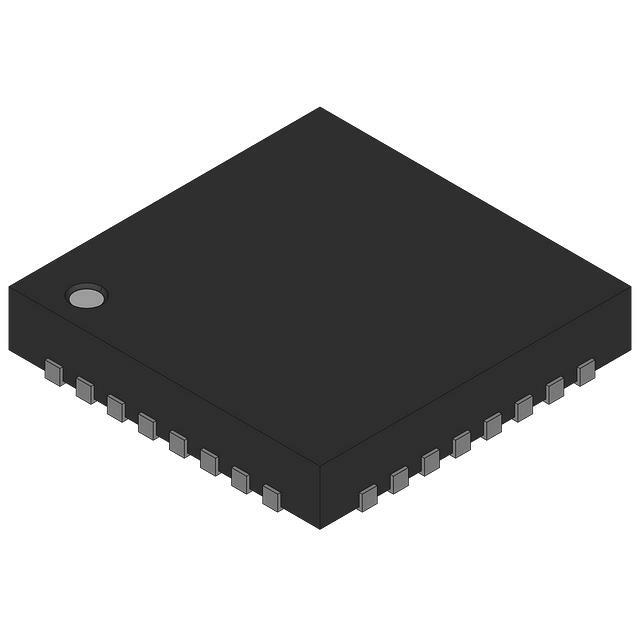

• Компактный корпус: Поставляется в корпусе WFQFN 36-TQFN (6x6) для экономии места на плате.

Недостатки

• Требуется точное управление питанием: Для правильной работы необходимо обеспечить точный уровень напряжения питания.

Типовое использование

• Медицинские устройства: Применение в аппаратуре для измерения биосигналов.
• Промышленная автоматизация: Управление процессами и мониторинг в промышленных системах.
• Потребительская электроника: Использование в аудиооборудовании и другой бытовой технике.
• Автомобильные системы: Интеграция в управляющие блоки автомобилей для обработки датчиков.

Рекомендации по применению

• Убедитесь, что напряжение питания находится в пределах 4,75В-5,25В для аналогового питания и 2,7В-5,25В для цифрового питания.
• Используйте правильный интерфейс (MICROWIRE™, QSPI™, Serial, SPI™) для обеспечения максимально быстрой и надежной передачи данных.
• При проектировании схемы следите за правильной разводкой для минимизации шума и помех.

Основные технические характеристики

• Разрешение: 10 бит
• Частота выборки (на канал): До 225k выборок в секунду
• Интерфейсы передачи данных: MICROWIRE™, QSPI™, Serial, SPI™
• Диапазон напряжения питания: 4.75В ~ 5.25В (аналоговое), 2.7В ~ 5.25В (цифровое)
• Рабочая температура: от -40°C до +85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 36-TQFN (6x6)

Возможные аналоги

• ADS7950 от Texas Instruments: 10-битный многоканальный АЦП с похожими характеристиками и интерфейсами.
• MCP3008 от Microchip Technology: 10-битный, 8-канальный АЦП с SPI интерфейсом.
• AD7091R от Analog Devices: Высокоточный, 10-битный АЦП с низким энергопотреблением.

Это описание поможет вам лучше понять возможности и области применения MAX1040BETX, а также найти подходящие аналоги для вашего проекта.
