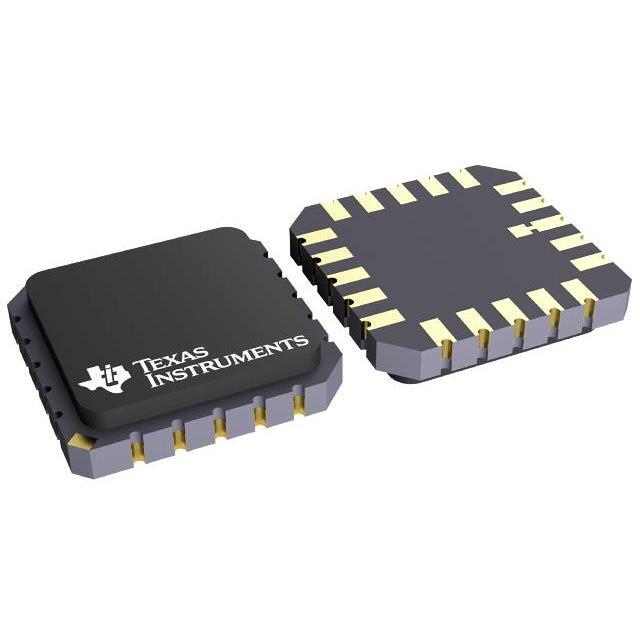

M38510/32503BRA

Описание для M38510/32503BRA от Texas Instruments

Общее описание: M38510/32503BRA - это интегральная схема, содержащая восьмиразрядный D-триггер с положительным фронтом тактового сигнала. Главная функция этого компонента заключается в хранении данных и передаче их на выход при появлении положительного фронта тактового сигнала. Этот D-триггер обладает триггерным входом и несменным логическим выходом.

Преимущества:

• Надежная и стабильная работа при различных температурных условиях.
• Высокая скорость переключения благодаря максимальной тактовой частоте 50 МГц.
• Встроенная функция триггера и инвертирования.
• Поддержка широкого диапазона напряжений питания (4.5В ~ 5.5В).

Недостатки:

• Мощное потребление энергии в режиме покоя (Iq = 40 мА).
• Ограниченное количество выходных цепей (1 элемент по 8 бит).

Типовое использование:

• Использование в цифровых схемах памяти для хранения и передачи данных.
• Применение в синхронизационных и счетных цепях.
• Использование в системах управления и цифровой автоматике.

Рекомендации по применению:

• Соблюдайте диапазон напряжений питания для оптимальной работоспособности устройства (4.5В ~ 5.5В).
• Обеспечьте соответствующую защиту от превышения температурного режима для поддержания стабильной работы (от -55°C до +125°C).
• Используйте в средах, требующих высокой скорости переключения и стабильности данных.

Основные технические характеристики:

• Тип: D-триггер.
• Количество элементов: 1.
• Количество бит на элемент: 8.
• Частота тактового сигнала: до 50 МГц.
• Максимальная задержка распространения: 28 нс при 5В, 45 пФ.
• Тип триггера: с положительным фронтом.
• Выходное напряжение: высокое - 1 мА, низкое - 12 мА.
• Напряжение питания: 4.5В ~ 5.5В.
• Потребляемый ток в покое: 40 мА.
• Температурный диапазон работы: от -55°C до +125°C.
• Тип монтажа: выводной.
• Корпус: 20-контактный CDIP (0.300", 7.62 мм).

Возможные аналоги:

• 74LS273 от ON Semiconductor
• CD74HCT273E от Texas Instruments
• HC573 от STMicroelectronics

Эти компоненты обеспечат аналогичные функциональные возможности, однако всегда проверяйте полные технические характеристики, чтобы убедиться в полной совместимости с вашими требованиями.
