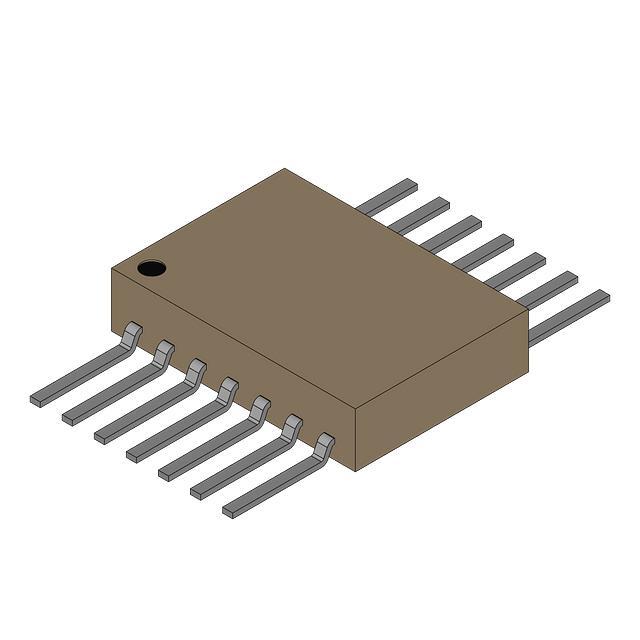

M38510/30007BDA

M38510/30007BDA от Texas Instruments

Общее описание

M38510/30007BDA представляет собой интегральную схему, содержащую двойные 4-входовые положительные логические элементы NAND. Она предназначена для использования в различных цифровых логических схемах, где требуется выполнение логической операции NAND с четырьмя входами.

Преимущества

• Высокая интеграция: Два логических элемента в одном корпусе.
• Проверенное качество: Производство компанией Texas Instruments с соблюдением высочайших стандартов.
• Малое время задержки: Высокая скорость работы благодаря современным полупроводниковым технологиям.
• Устойчивость к перегрузкам: Надежная работа в жестких промышленных условиях.
• Широкий диапазон питающих напряжений: Поддержка различных напряжений питания позволяет использовать эту ИС в разных системах.

Недостатки

• Не поддерживает RoHS стандарты: Возможно, потребуются дополнительные меры для утилизации.
• Ограниченный температурный диапазон: Могут быть ограничения при использовании в экстремальных условиях.

Типовое использование

• Цифровые логические схемы: Отлично подходит для реализации базовых логических блоков в цифровых схемах.
• Контроль и управление: Используется в системах автоматизации и контроля для выполнения логических операций.
• Коммуникационные системы: Применение в телекоммуникационных устройствах для обработки сигналов.

Рекомендации по применению

• Рабочая температура: Эффективный диапазон рабочих температур необходимо учитывать при проектировании конечного устройства.
• Разводка печатной платы: Рекомендуется разрабатывать печатную плату с учетом требований к временной задержке и напряжению питания.
• Фильтрация питания: Использование фильтрующих конденсаторов для стабилизации напряжения питания схемы.

Основные технические характеристики

• Корпус: CFP (Ceramic Flat Pack)
• Тип: Двойной 4-входовой положительный NAND-гейт
• Напряжение питания: 4.5V - 5.5V
• Время задержки: Типично 12 нс
• Температурный диапазон: от -55°C до 125°C
• Статус RoHS: Non-RoHS
• Количество выводов: 14

Возможные аналоги

• SN54LS20: Также двойной 4-входовой NAND-гейт от Texas Instruments, но с более современными параметрами.
• 74LS20: Аналогичный логический элемент от других производителей.

Используйте M38510/30007BDA в проектах, требующих надежных и высокоскоростных логических операций. Его применение обеспечивает стабильность и высокую производительность электронных систем.
