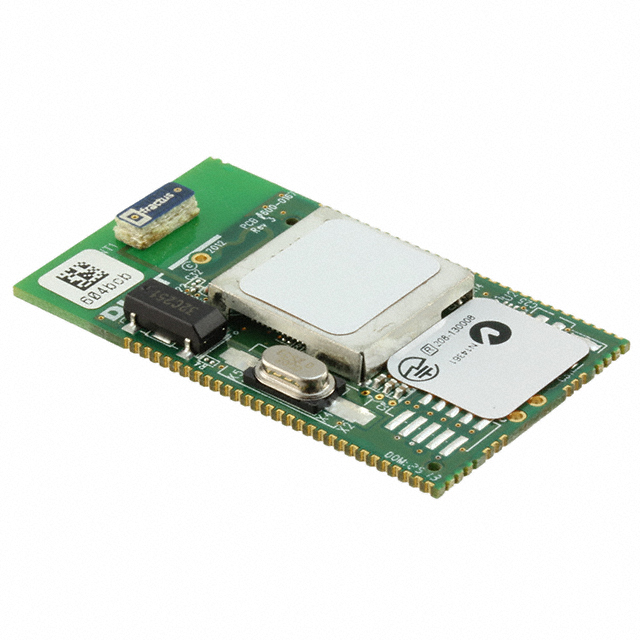

LTP5901IPC-IPRB1C1#PBF

LTP5901IPC-IPRB1C1#PBF от Analog Devices

Общее описание

LTP5901IPC-IPRB1C1#PBF представляет собой мощный и высокоэффективный RF трансиверный модуль, предназначенный для передачи данных по стандарту 802.15.4 с поддержкой протоколов SmartMesh IP™ и 6LoWPAN. Модуль работает на частоте 2.4 ГГц и оснащен интегрированной антенной типа "чип", что упрощает его использование в системах с ограниченным пространством.

Преимущества

• Высокая производительность: Поддержка передачи данных со скоростью до 250 Кбит/с.
• Энергоэффективность: Низкое потребление тока как в режиме передачи, так и в режиме приёма.
• Гибкость в интеграции: Поддержка интерфейсов SPI и UART для простоты подключения к микроконтроллерам и другим устройствам.
• Надежность: Высокая чувствительность приёмника (-95 дБм), обеспечивающая стабильную связь даже при слабых сигналах.
• Широкий диапазон рабочего напряжения: От 2.1 В до 3.76 В, что делает модуль совместимым с большинством источников питания.

Недостатки

• Зависимость от частотного диапазона: Работает исключительно на 2.4 ГГц, что может ограничивать его использование в некоторых приложениях.
• Ограниченная память: Встроенные 512 кБ флеш и 72 кБ SRAM могут быть недостаточными для более сложных задач.

Типовое использование

LTP5901IPC-IPRB1C1#PBF идеален для применения в различных беспроводных сетях, системах мониторинга и управления, интеллектуальных датчиках IoT устройств и промышленных контроллерах.

Рекомендации по применению

• Энергоэффективные системы: Идеально для батарейных систем благодаря низкому потреблению энергии.
• Интеллектуальные сети: Применение в интеллектуальных сетях для сбора данных и управления устройствами.
• Интерфейсы: Использование SPI и UART для интеграции с микроконтроллерами и внешними устройствами.

Основные технические характеристики

• Частотный диапазон: 2.4 ГГц
• Протокол: Smartmesh IP™, 6LoWPAN
• Скорость передачи данных: 250 Кбит/с
• Выходная мощность: 8 дБм
• Чувствительность: -95 дБм
• Интерфейсы: SPI, UART
• Антенна: Интегрированная, чип
• Память: 512 кБ флеш, 72 кБ SRAM
• Напряжение питания: 2.1 В ~ 3.76 В
• Потребляемый ток (приём): 4.5 мА
• Потребляемый ток (передача): 5.4 мА ~ 9.7 мА
• Тип монтажа: Поверхностный монтаж (SMD)
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 66-SMD модуль

Возможные аналоги

• LTP5902IPC-IPRA2B1#PBF: Похожий модуль с немного другими характеристиками и возможностями.
• CC2530 от Texas Instruments: Альтернативный RF модуль с аналогичной функциональностью.

Этот модуль является отличным выбором для создания высоконадежных и энергоэффективных беспроводных сетей, удовлетворяя потребности широкого спектра приложений.
