LTM9006IY-14#PBF

LTM9006IY-14#PBF от Analog Devices

Общее описание

LTM9006IY-14#PBF — это интегральная микросхема (IC) аналого-цифрового преобразователя (ADC) производства Analog Devices. Данный компонент является высокопроизводительным 14-битным ADC с восьмиканальным входом и архитектурой типа "конвейер". Этот ADC предназначен для обработки аналоговых сигналов с высокой частотой дискретизации.

Преимущества

• Высокая разрядность: 14-битное разрешение обеспечивает высокую точность преобразования аналоговых сигналов в цифровые.
• Высокая частота дискретизации: до 25 Мегасэмплов в секунду (MSPS), что позволяет использовать данную микросхему в системах, требующих быстрого оцифровывания сигналов.
• Многоканальность: восемь дифференциальных входов позволяют использовать микросхему в многоканальных системах обработки сигналов.

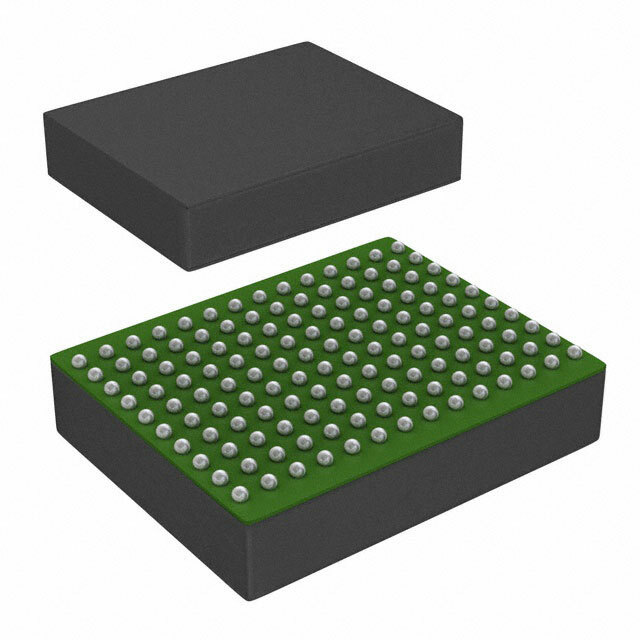

• Компактный корпус: компактный корпус типа 140-BGA (11.25x9 мм) обеспечивает экономию места на печатной плате.
• Работа в широком диапазоне температур: от -40°C до +85°C, что позволяет использовать данную микросхему в различных эксплуатационных условиях.

Недостатки

• Высокая сложность схемотехники: требуется детальное знание схемотехники и особенностей работы многоканальных ADC для правильного применения и интеграции в систему.
• Необходимость в источниках стабильного питания: требует внешнего стабильного источника для аналого-цифрового преобразования, что добавляет дополнительные требования к схемному решению.

Типовое использование

• В системах связи для оцифровки аналоговых сигналов
• В измерительных системах, где требуется высокая точность и скорость преобразования
• В мультимедийных системах для обработки звуковых и видеосигналов
• В системах радиолокации и радионавигации
• В устройствах автоматизации и управления

Рекомендации по применению

• Обеспечьте надёжное питание микросхемы внутри диапазона 1.7В ~ 1.9В как для аналоговой, так и для цифровой части.
• Используйте внешние стабильные источники опорного напряжения для повышения точности оцифровки.
• Обеспечьте хорошую развязку питания и заземление для уменьшения шумов и наводок.
• Внимательно разработайте печатную плату с учетом высокочастотной схемотехники для обеспечения надёжной работы на высоких частотах.

Основные технические характеристики

• Разрядность (Number of Bits): 14
• Частота дискретизации (Sampling Rate): до 25 MSPS
• Количество входов (Number of Inputs): 8 дифференциальных
• Интерфейс данных (Data Interface): LVDS - Serial
• Конфигурация (Configuration): S/H-ADC
• Напряжение питания, аналоговое (Voltage - Supply, Analog): 1.7В ~ 1.9В
• Напряжение питания, цифровое (Voltage - Supply, Digital): 1.7В ~ 1.9В
• Архитектура (Architecture): конвейерная (Pipelined)
• Тип корпуса (Package / Case): 140-BFBGA, монтаж на поверхность (Surface Mount)

Возможные аналоги

• AD9258BCPZ-150 от Analog Devices
• ADS4149IRGZT от Texas Instruments
• LTC2174CUP-14#PBF от Linear Technology

Используйте LTM9006IY-14#PBF для высокоточных и высокоскоростных задач, требующих надёжного и точного аналого-цифрового преобразования.
